标准的 DIN 66025 CNC 编辑器集成在CODESYS的SoftMotion编程系统中。通过CNC编辑器可以实现一个多轴的插补运算，是一种 ⇘ 图形, ⇘ 文本或者 ⇘ 表格 编辑器。路径元素的属性可以在窗口中进行编辑并且在在图形窗口会有一个简单的图形显示。

提示！ 通过使用[ F1 ] 键，可以直接打开“在线帮助”对话框或者编辑窗口。

CNC编辑器位于CODESYS允许为本和图形化编程并存的多维运动控制编程，它按照标准的CNC语言 ⇘ “基本介绍”。此外，表格编辑器可以使用文本编辑器。

类似于在安装中出现的 ⇘ “应用程序示例 ”有相关的介绍。

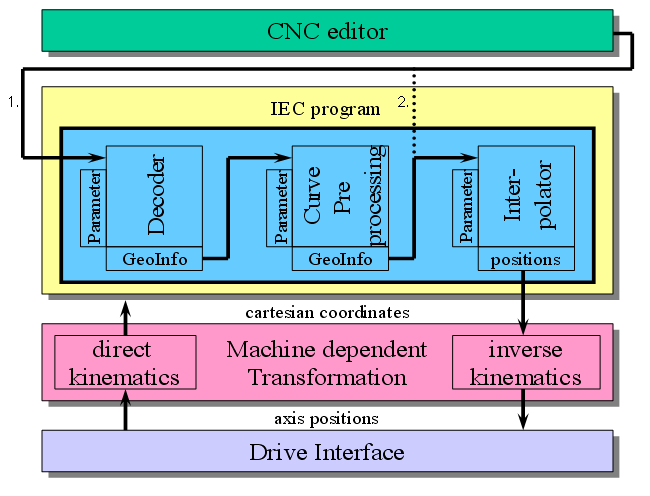

符合Din 66025标准的可以实现9维电机运动，其中六个维度是非线性插补。在三维插补中包含直线插补，圆弧插补，椭圆弧插补等都可以进行编程；可以同时进行8个附加轴的编程，可以同时对5个轴实现线性插补，剩余的三个轴进行样条曲线的控制。对于每一个编程途径，CODESYS会自动产生一个全局数据结构（CNC数据），这些数据结构可以直接用于IEC编程。

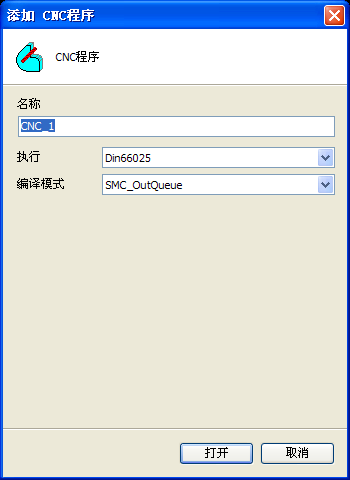

CNC对象必须在CODESYS SoftMotion的应用工程配置中。所以首先要选择一个应用，然后在此应用上右键选择“添加对象”，相应的添加对话框就会出现。

有一个标准的名称和一个标准 (“DIN 66025”或者“表格”) 以及编译模式（查看属性 - Cam) 必须进行输入。默认值是“CNC”， “DIN 66025” 和“SMC_OutQueue”。通过点击“确认”按键，一个新的CNC对象就被添加到工程树中。

同时， ⇘ CNC 设置对象也同时生成，如果他尚未存在，应用程序范围内的CNC设置将会被存储。

像所有其他对象一样，删除一个CNC对象时可能的。

CNC编辑器包含四个用户接口编辑器，前三个是在新建一个CNC对象之后就自动产生的：主编辑器，可以进行文本和表格的编程，图形编辑器：包含CNC元素的属性窗口以及工具条，工具条提供对路径元素进行选择或者插入的一些工具。

⇘ “CNC 文本编辑器”

⇘ “CNC 表格编辑器”

⇘ “图形编辑器 (路径预览编辑)”

⇘ “属性”

⇘ “工具箱”

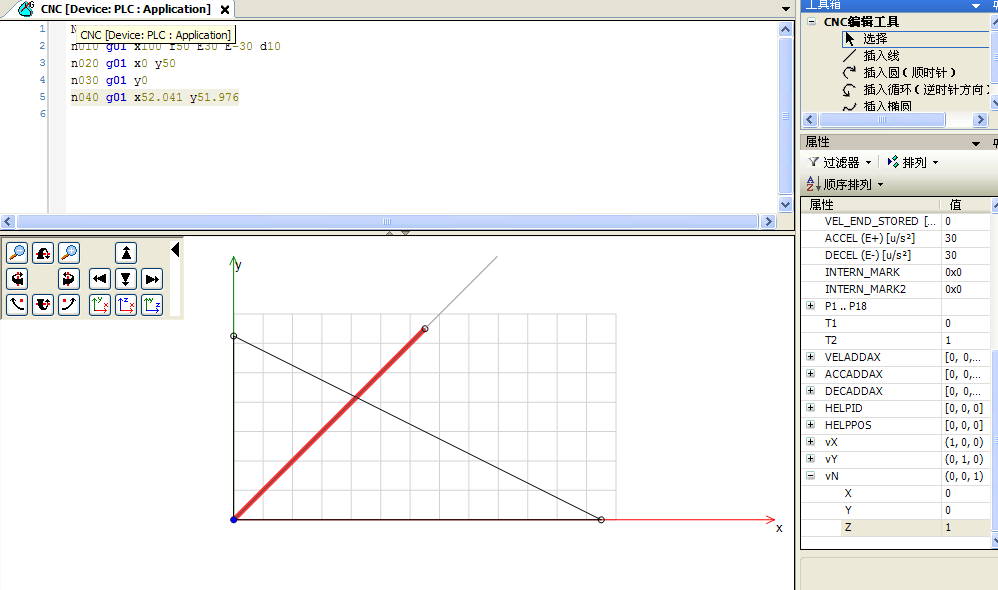

主要的编辑器是根据其在设备树中的路径进行命名的（例如实例CNC程序 [设备：PLC 逻辑：应用]）。窗口被分为上下两个部分，上部分是基于 DIN 66025 标准的文本编辑器下部分是对应CNC程序的可视化路径，下部分默认编辑状态，可以通过[ F6 ] 键在两个窗口之间切换 ，在窗口的底端，一个CNC路径的图表被显示。在路径上选择一段，所对应的路径会在上边的表格中以亮蓝色标示。在表格状态下显示为一个亮灰色。在图形编辑器中修改相应的路径，文本中会跟着变化，反之亦然。

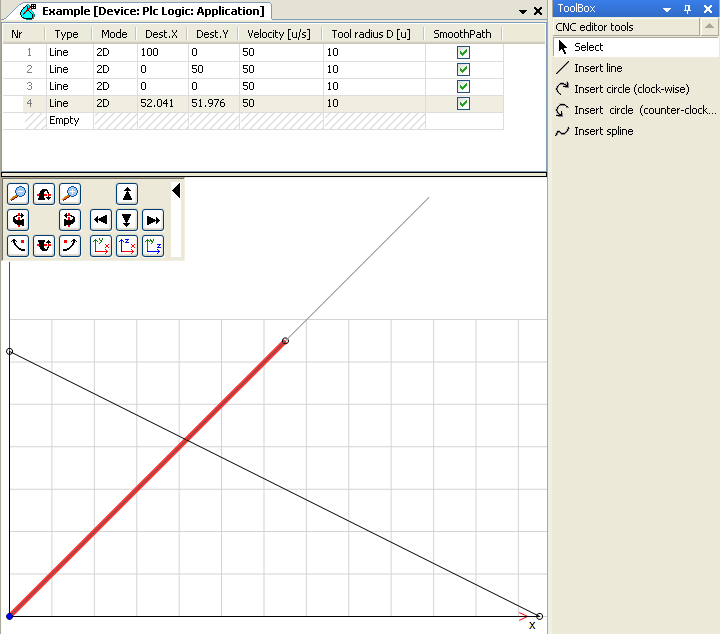

一个CNC程序可以在表格形式和文本形式以及图形形式之间相互转换

“属性”：对话框 ⇘ 属性 - <CNC 名称>打开改变对象相关的CNC设置。

通用的CNC设置都保存在对象 ⇘ “CNC 设置”中。

“CNC 信息”：对话框 ⇘ “CNC信息”打开关于CNC路径的更详细的信息描述。

编译模式“SMC_OutQueue” 或者“SMC_CNC_REF”：编译过程中，基于SMC_CNC_REF的功能块 SMC_OUTQUEUE （通过下拉菜单“编译模式”）将会被创建，无论是使用图表编辑器还是文本编辑器。这个机构体是函数库 ⇘ “SM3_CNC”中的一部分。这个功能块位于全局变量列表中并可以被调用。参阅 ⇘ “CNC 数据结构以及全局访问”.

编译模式“文件”：在编译过程中，在于G代码相同的CNC路径下会产成一个 ASCII 文件。

无编译模式：如果将CNC对象的 “属性...”对话框中的“编译”选项卡选择 “从编译中去除”激活，CNC路径将不会被编译。结构体变量和文件都不会产生。（参阅属性 - 编译）。

在每次编译之前，预初始化定义类型的数据结构都将会添加到应用程序中。

每次下载程序，如果文件被修改或者新建一个文件，都会进行CNC文件的下载。

打开一个已经存在的文件，会打开一个标准的文件对话框。更多详细介绍请参阅章节打开工程。如果要打开一个CODESYS V2.3 工程，一个适当的程序转换是必须的。
