对话框是通过激活CNC对象上下文菜单中的命令“属性...”或者“视图”菜单中的命令实现的。
|
应用宽度 CNC 设置位于 ⇘ 。 |
linktarget [cnc_properties_of_cnc_object.xml] doesn't exist but @y.link.required='true'

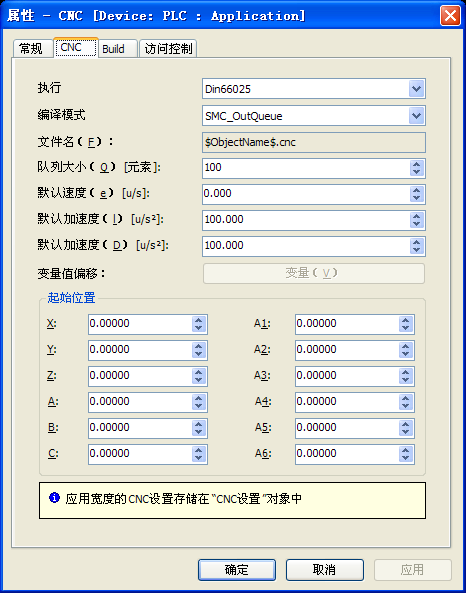

插图 53: ‘属性’中的‘CNC’ “执行”:
- “Din66025”，参阅 ⇘ “基本介绍”
- “表格”，参阅 ⇘ “CNC 表格编辑器”
“编译模式”：定义编译时的动作， ⇘ “CNC对象的上下文菜单”。
- “SMC_OutQueue”：如果希望编译的时候产生 SMC_OutQueue 文件，选择此选项。全局权限是通过 g_CNCQueueManager进行处理，参阅 ⇘ “SMC_OUTQUEUE ”。
- “SMC_CNC_REF”：如果希望编译的时候产生程序变量，选择此选项。全局入口是通过IEC程序中的 g_CNCProgManager实现，参阅 ⇘ “SMC_CNC_REF (STRUCT)”.
- “File”：如果希望创建一个外部G代码文件，使用此选项。在执行登录时，文件会被加载到 PLC。应用程序可以通过功能块n blocks like SMC以及函数库中其他功能块的帮助从文件中读取并处理路径。此函数功能块类似于 ⇘ 函数库中。控制器中的G-代码文件会在应用程序登录时自动被G-代码编辑器中的对象进行替换。这意味着，控制器上任何的修改都会覆盖原有文件并产生一个新的下载。
“文件名”：如果“文件”在编译模式下的下拉菜单中被选中，那么你可以在此定义文件名称，或者那个文件将被使用。默认文件名为“$ObjectName$.cnc”，在登录时其中的占位符将会被CNC对象名称所替代（有效的文件名）。如果改变文件名，请注意允许的文件名中只能包含字符 [a-zA-Z0-9$_.]。文件名区域必须不为空，不能只包含起点或者终点，必须至少包含一个点并且不允许通过路径定义名称。
“队列大小”：默认值为 100。
“默认值”
- “速度 (F) [u/s]”：默认值为 0。如果在CNC程序中没有进行路径速度值设定的时候此值将会被使用（关键字F），值的范围： [0, 1e9]。
- “加速度 (E+) [u/s²]”：默认值为100。如果在CNC程序中没有进行路径加速度值设定的时候此值将会被使用，值的范围：[0, 1e9]。
- “减速度 (E-) [u/s²]”：默认值为100。如果在CNC程序中没有进行路径减速度值设定的时候此值将会被使用，值的范围：[0, 1e9]。
“快速关键字默认值 (G0)”
- “速度 (FF) [u/s]”：如果在CNC程序中没有设置快速速度关键字此值将会被使用 (使用 FF-关键字)。路径单位每秒。值范围： [0, 1e9]。默认值： 0
- “加速度 (EF+) [u/s²]”：如果在CNC程序中没有设置快速加速度关键字此值将会被使用 (使用 EF-关键字表示正向)。路径单位每秒平方。值范围： [0, 1e9]。默认值： 0
- “减速度 (EF-) [u/s²]”：如果在CNC程序中没有设置快速减速度关键字此值将会被使用 (使用 EF-关键字表示反向)。路径单位每秒平方。值范围： [0, 1e9]。默认值： 0
“变量偏移值”：如果离线值被定义，可以通过点击“变量”按键进行查看和修改。 然后会出现 ⇘ “设置变量”对话框，可以通过CNC命令“设置变量”得到同样的效果。
“起始点”：默认值为 0。
应用程序的宽度 CNC 设置存储在 ⇘ CNC 设置对象中。
