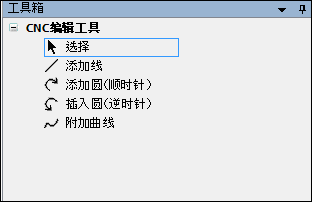

工具箱中的CNC编辑器允许用户在图形编辑器中进行编程和扩展运动路径。改变同时也会显示在文本编辑器或者表格编辑器中，通过鼠标可以选择各种各样的路径编程。默认的工具是“选择”，用于在当前图形编辑器中路径的选择。 要改变插入或者追加模式你必须点击其他工具，可使用的路径取决于描述的路径元素。

• “选择”工具默认情况下被激活。在激活模式下鼠标在图形编辑器中点击一条路径会被选中或者选中点击的点，对应的路径将会编程蓝色起点的红色路径。通过点击激活路径选择工具并且同时鼠标变成一个指针样式。
• “线性”工具通过点击被激活。在当前模式下鼠标在图形编辑器中点击将插入或者追加一个新行。
• “圆弧（顺时针）”工具在点击之后被激活。在激活此项模式下点击图形编辑器将会插入或者追加一个新的顺时针圆弧。
• “圆弧（逆时针）”工具通过点击被激活，同时如果鼠标点击图形编辑器，会插入或者追加一个逆时针的新圆弧。
• “样条曲线”工具通过点击被激活，同时如果鼠标点击图形编辑器，会插入或者追加一个逆时针的新样条曲线。当最后一条或者选中的元素是一个 G5 样条曲线时那么新添加的样条曲线仍为一条 G5 样条曲线。否则是一条 G10 样条曲线。

如果要插入一个路径元素首先要在图形编辑器中选择一个元素。工具条现在是一个插入模式，然后从工具箱中选择相应的元素。通过在图形编辑器中点击鼠标新元素的结束点将会被定义。起始点是之前选择的元素点。工具箱当前仍处于插入模式，所以每次点击将会插入相同类型的元素。

附加路径元素的添加必须是在路径视图编辑器中。从工具箱中选择描述的元素类型，现在是附加模式。每一次在路径视图中的鼠标点击都会被认为是运动路径的终点坐标，被同时附加一个新的路径元素。新的路径元素会以起点和终点的两个小圆圈显示为黑色路径。

概述

在插入或者附件模式下位于图形编辑器中的光标是一个十字结构。模式可以通过使用[ Esc ] 键进行重新选择，之后光标会变为一个指针样式。

如果选定的执行模式是 ⇘ 文本编辑器，编辑器会按照以下规则更改着色：文本编辑器中相关的语句将会以高亮的蓝色显示。

如果选定的执行模式为 ⇘ 表格视图，对应的路径语句会以高亮灰色进行显示。
