一个趋势可视化数据用于趋势记录的数据库中。与跟踪元素相比, 趋势元素特别适合于长期数据记录。

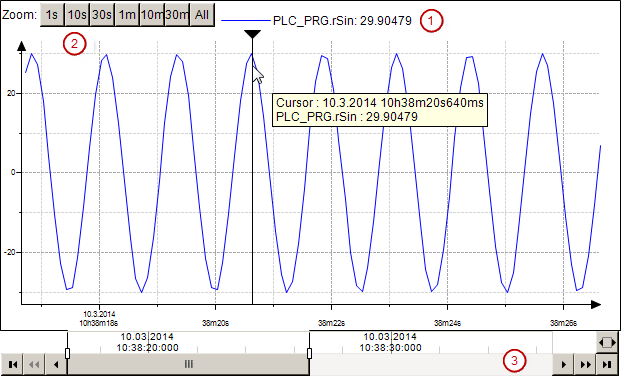

趋势的可视化包含趋势元素和控制元素。在图中可以看到三个可能的控制元件。
- 图例 ①: 输出带有值的趋势变量。
- 时间范围选择器 ②: 提供用于选择预定义时间范围的按钮。
- 日期范围选择器 ③：包含用于根据设置的日期范围导航和放大历史数据和当前数据的控制元素。
光标是可选的，它允许在特定时间读取值。
.您可以在以下变体（客户端）中显示趋势可视化：
- 目标可视化
- HMI：通过数据源管理器进行通信
- 集成可视化
