所有在一个工程中
在同一个CODESYS项目中, 您将使用CODESYS Visualization为您的应用程序创建合适的用户界面.您可以将可视化链接到应用程序变量, 以这种方式它们可以动态化显示数据.在创建可视化和应用程序时, 您可以使用通用函数, 例如, 库和源代码管理, 或者在整个项目中查找/替换.
 | 有关配置和创建可视化的一些提示和最佳实践,请参阅文档'最佳实践,可视化'.随CODESYS安装提供PDF格式. |
功能概述- 显示变量依赖于目标平台您可以在各种目标平台上执行相同的可视化.可能的显示单元有CODESYS WebVisu, CODESYS TargetVisu, CODESYS HMI.此外,在开发系统中还集成了显示器.
- 可视化编辑器在图形编辑器中,您可以从可视化元素设计所需的用户界面.可视化元素是通过'工具箱'中的库提供的.您可以将它们拖到编辑器区域,并在属性配置器的帮助下对其进行调整.
- 可引用可视化可视化可以在其他可视化中引用.这使得创建具有复杂结构的用户界面成为可能.为此,CODESYS Visualization还提供预定义的可视化,例如对话框.
- 简单的设计变化通过创建不同的可视化样式,可以在一个地方简单地更改可视化的外观&.
- 多种语言借助文本列表,您可以方便地准备几种语言的可视化文本.您可以配置一个用户输入元素,以便在联机模式下切换到另一种语言.
- 用户管理您可以设置可视化自己的用户管理,以便在单个元素级别上进行访问控制.
- 其他有用特性可视化的功能块实例,对可视化的数组访问,实时数据日志记录,可视化元素池的可扩展性,通过符号库提供图形对象,从可视化中调用PLC函数,通过将它们存储在库中实现可视化的可重用性.
.CODESYS Development System中与可视化相关的对象,编辑器,存储库等的概述
可视化 | 对象,该对象位于包含可视化图像的设备树中的应用程序或POUs池中的应用程序之下.可视化可以引用其他可视化. |
可视化编辑器和其他视图 | 在这个IEC 61131-3兼容的编辑器中,您可以从可视化元素创建所需的图形用户界面,面板,对话框等.编辑器由以下组件组成:
以下意见亦可供参考:
|
可视化元素 | 可视化编辑器的工具视图中可以插入可视化库中的现成元素. |
可视化配置文件 | 概要文件定义了哪些可视化元素是可用的.包含可视化的每个项目都基于这样的概要文件(项目设置). |
可视化风格 | 所选样式决定元素的 "look & feel".它是在可视化管理器中设置的应用程序范围.提供了现成的样式,您也可以创建自己的样式. |
可视化管理 | 每个应用程序都有自己的可视化管理器,用于使用各种设置(如用户管理,样式,语言,输入类型等)进行可视化.可视化管理器对象挂在应用程序下面的设备树中. |
显示变量 | 可视化可以在在线模式下以下列形式显示,这些变体是在可视化管理器下创建的对象:
|
可视化库 | 工具箱中提供的可视化元素的集合. |
符号库 | 您可以在可视化中使用的图像和图形的集合.在插入可视化对象时,您可以选择已安装的系统库是否应该在项目中可用. |
可视化元素库 | 用于管理可视化概要文件和可视化元素库的存储库. |
可视化样式存储库 | 用于管理可视化样式的存储库. |
VISU_TASK | 只要在可视化管理器下插入web或target类型的显示类型的对象,该任务就会在应用程序的任务配置中自动显示为对象. |
系统概述和机制,显示单元在CODESYS中创建的用户界面可以用于不同的显示变量,这取决于控制器所使用的支持哪些显示变量.

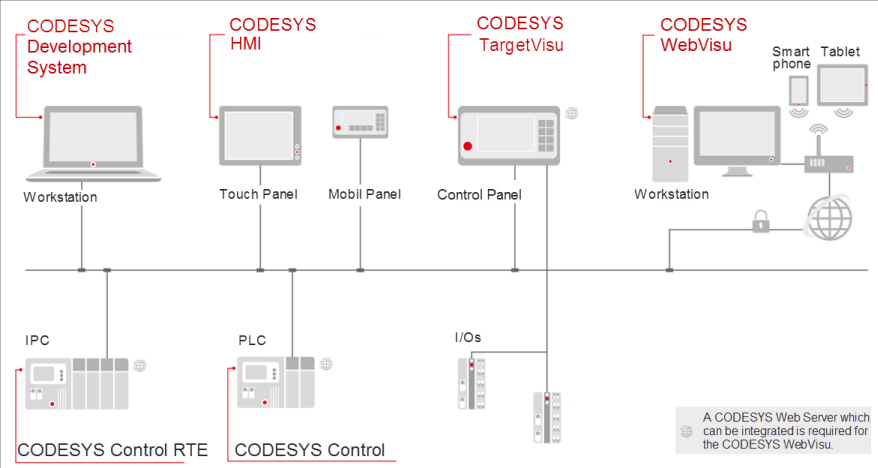

.显示变量
- 可视化('诊断可视化')集成在CODESYS Development System中:开发系统中的集成可视化是应用程序测试,服务或诊断目的以及系统调试的理想工具.一旦与控制器建立了连接,可视化编辑器就会切换并动画显示的元素.这个变量是免费CODESYS Development System的一部分,可以一直使用,不管使用什么控制器.
- CODESYS WebVisu:这种变体意味着在标准浏览器(pc,平板电脑,智能手机)中基于web的用户界面显示,支持远程访问,远程监控以及通过Internet对系统进行服务和诊断.标准的web浏览器通过Java脚本(可选使用SSL加密)与控制器中的web服务器通信,并通过HTML5显示可视化.这项技术几乎被所有浏览器所支持,因此也可以在iOS或Android终端设备上使用.
- CODESYS TargetVisu:该变体独立于平台的控制系统上运行,具有集成显示.逻辑应用程序和用户界面运行在同一设备上;用户界面直接显示在控制器上.这种变型适用于机器和工厂的操作和监控.CODESYS TargetVisu的使用需要运行时系统的可选扩展.
- CODESYS HMI:此变体用于基于pc的可视化或专用显示设备上的显示.它允许通过相同的用户界面访问多个控制器的流程数据.使用CODESYS创建的用户界面显示在分离的显示设备上.这样就消除了控制器上的计算负载.通过数据源管理器与控制器进行通信.这种变体非常适合于机器和工厂的本地操作和监视,并且允许在一个可视化视图中显示多个控制器的值.它们显示在一个或多个控制面板上,没有控制功能和I/O激活.除了Windows pc外,还可以使用带有其他操作系统平台的控制操作设备.
