从趋势记录开始

.

.

.

.

当您执行趋势时，最好在用户指南和趋势向导的帮助下继续执行。

.

.具有动态可视化系统的开发

1.

.

创建一个空的标准功能，并将至少一个变量编程到PLC_PRG中。

⇒	PLC_PRG已声明并实现

2.

.

将可视化对象添加到应用下面的设备树中。

⇒	出现一个空的可视化。

3.

.

打开工具箱 ➔ 特殊控件。

4.

.

将趋势元素拖到可视化中。

⇒	趋势记录对话框随着记录设置打开。

5.

.

选择将在其中执行趋势记录的任务。

一般来说，趋势记录与主程序在同一个任务中运行，即PLC_PRG。

因此，选择MainTask。

6.

.

使用添加变量添加一个趋势变量，然后将PLC_PRG中的IEC变量分配给趋势变量。

7.

.

点击确定关闭趋势配置。

⇒	在趋势记录管理器下，有一个新创建的趋势记录类型的对象。动态的可视化包含一个选定的趋势元素。

8.

.

点击可视化 ➔ 插入元素以控制趋势元素.

⇒	将打开趋势向导对话框。

9.

.

默认情况下，对话框中的所有三个控制元素均处于激活状态。点击确定以关闭对话框。

⇒	动态可视化包含一个带有控制元素的趋势。

10.

.

将包含趋势对象的应用程序设置为激活状态。

11.

.

用[ F11 ] 编译应用程序。

12.

.

点击在线 ➔ 登录。

13.

.

用[ F5 ] 启动应用程序。

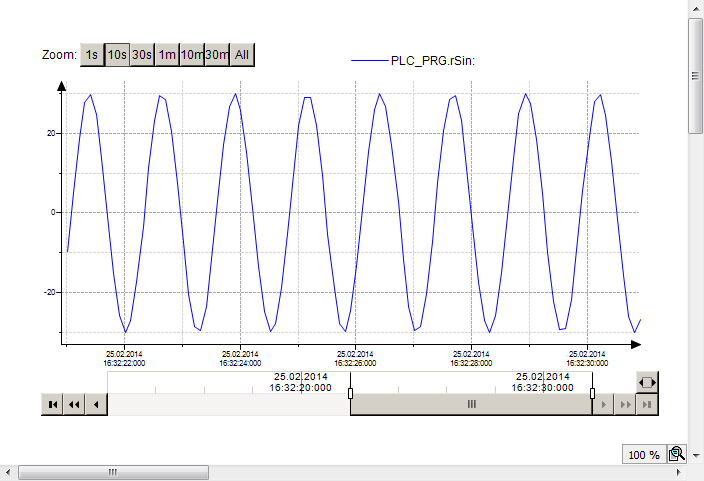

⇒	出现目标可视化标可视化将打开。可视化包含带有变量值曲线的趋势图。控件元素允许用户输入。

.另请参见

.

.

示例：一个IEC变量的正弦趋势的可视化。
