符号：

.

标签：特殊控件

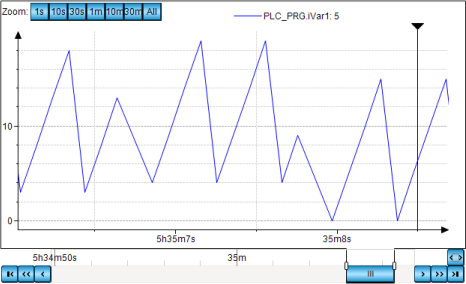

元素将变量值的变化曲线显示为趋势图。趋势图适用于表示长时间段的数据曲线，因为数据是从趋势记录中读取的，因此也是从数据库中读取的。此外，您可以将趋势元素与日期范围选择器，图例和时间范围选择器等操作要素一起运行，以便用户可以在图中方便地导航。

.

元素的属性

.

元素名称	示例：Velocity
源数据	通过设备和应用程序连接到趋势记录对象的源数据，会将要显示的趋势数据保存在该对象中。指定相应的应用程序可以将趋势记录对象放在本地设备上。如果趋势记录在远程设备上，则需要指定源数据与此设备通讯。 <本地应用程序> 趋势记录对象位于本地应用程序中的本地设备上。 <device name> .<application name> 示例：Device_A.App_A 趋势记录对象位于本地设备Device_A下面的程序App_A中。 <data source name> 示例： DataSource_B 趋势记录对象位于通过数据源DataSource_B链接的远程设备上。在（现在可见的）应用程序属性下，将显示远程应用程序，其配置与数据源中的配置相同。示例： App_B 注意：如果通过符号文件（CODESYS符号）以符号方式访问源数据，则必须将所需的符号文件和相应的工程保存在同一文件夹中。
元素的类型	趋势
趋势记录	：趋势记录的数据以图表的形式显示趋势记录位于源数据属性中指定的设备上
显示设置	：打开显示设置对话框。

.另请参见

.

元素属性的位置

.

显示光标	：趋势图中显示了一个光标（带有垂直线的黑色三角形）。 runtime动作：绘制图形后，用户即可沿时间轴移动光标以标记特定时间。然后，光标所处位置的变量值将显示在图形上方的图表中。
显示工具提示	要求：显示光标被激活。：在光标处打开工具提示。 runtime的动作：光标位置的变量值显示为工具提示。
显示框	：用框架绘制趋势图。
数字格式	使用printf语法的格式规范，该格式规范确定如何在工具提示和图例中显示值示例：%d(整数变量)或者 %5.2f(浮点数)

.

元素属性“刻度线标签”

趋势记录中存储的时间在UTC时区中。如果时间显示在可视化元素的趋势中，则时间戳将转换为PLC操作系统的本地时区。

如果趋势图中的时间不在所需的区域中，请在操作系统中更改时区。

.

时间戳	趋势图的X的值绝对时间戳带有日期和时间的绝对时间显示在时间轴上的每个刻度线处。示例：03/18/2016 12h30m50s 相对时间戳从开始记录的时间（= 0）开始的时间间隔会显示在每个刻度线上。示例：5m30s
在两条线上绘制标签	：时间戳在两条线上显示（例如，日期显示在第条线上中，时间显示在第条线上中）。：时间戳在一条线上显示。示例：2019-11-01-12:30:50.
省略时间戳中不相关的信息	：时间戳以简短的形式显示（没有无关紧要的信息）。例如，日期显示在第一个刻度上，而时间显示在随后的刻度上。国际化（格式字符串）属性不可见，将被忽略。：将显示带有所有信息的时间戳。这考虑到了国际化（格式字符串）属性，该属性包含日期和时间显示的格式规范。
国际化（格式字符串）	时间戳显示的日期和时间的格式说明（完整显示时）记录：注意：只有在不选择忽略时间戳中的不相关信息选项时，该属性才可见。
日期	根据定义的格式显示字符串格式的返回日期。操作系统区域设置为默认设置。 .定义字符串格式的日期：年:yyyy, yy, y 月：MM, M 日:dd, d 推荐的分隔符： - ./ 示例： yyyy-MM-d显示为2019-10-25 yyyy-MM-dd显示为2019-10-25 dd.MM.yyyy显示为25.10.2019 dd/MM/yyyy显示为25/10/2019
时间:	根据定义的格式返回字符串格式的时间（或一天中的时间）。操作系统区域设置为默认设置。 .定义字符串格式的时间： 24小时时间定义： HH, H 12小时时间定义:hh, h 12小时的时间定义为AM / PM：tt 分钟:mm, m 秒:ss, s 毫秒:ms 微秒:us 推荐的分隔符：：或空格示例： HH:mm:ss:ms显示为15:30:59:123 h:mm:ss tt显示为3:30:59 PM

.另请参见

在输出文本中具有格式定义的占位符

元素属性“控制元素的分配”

元素属性'中心'

元素属性'绝对运动'

元素属性'状态变量'

这些属性可用是因为在可视化管理器中选择了预览: 支持客户端动画和本机元素的叠加选项。

.

动画时长

定义元素运行动画的持续时间（以毫秒为单位）

变量（integer value）
示例：Menu.tContent with VAR tContent : INT := 500; END_VAR
整数文字
示例：500

.可动画的属性

绝对运动，运动，X，Y
绝对运动，旋转
绝对运动，内部旋转
绝对运动，外部旋转

当动画属性的至少一个值已更改时，执行动画运动。然后执行的移动不是生涩的，而是在指定的动画持续时间内是平滑的。可视化元素在动态旋转的同时移动到指定位置。过渡是平稳的。

移至前景

将可视化元素移至前景

变量（BOOL）

实例：bIsInForeground with VAR bIsInForeground : BOOL := FALSE; END_VAR

TRUE：在 runtime ，可视化元素显示在前景中。

FALSE：在 runtime ，可视化元素显示在插入可视化编辑器的层中。

.另请参见

.

元素属性'访问权限'

.

.另请参见

X	元素左上角的x坐标以像素指定例子:10
Y	元素左上角的y坐标以像素指定例子:10
宽度	以像素指定例子:150
高度	以像素指定例子:30.
	提示:通过将相应的符号拖动到编辑器中的另一个位置,可以更改X, Y, Width, and Height中的值.
角	静止转角(度) 例子:35 元素在编辑器中旋转显示.旋转点是元素的中心.正值是顺时针旋转的. 提示:您可以通过将元素集中到句柄来更改编辑器中的值.当光标显示为一个旋转箭头时,可以将元素作为句柄围绕其中心旋转. (1):处理注意:如果在属性绝对移动 ➔ 内部旋转中还配置动态旋转角度,则在运行时模式下添加静态和动态旋转角度.静止的旋转角度作为一个偏移量.

运动
X	变量(数值数据类型).定义X位置(以像素为单位). 例:PLC_PRG.iPos_X. 在运行时模式下增加此值会将元素向右移动.
Y	变量(数值数据类型).定义Y位置(以像素为单位). 例:PLC_PRG.iPos_Y. 在运行时模式下增加此值会向下移动元素.
旋转	变量(数值数据类型).定义旋转角度(以度为单位). 例:PLC_PRG.iAngle1. 元素的中点在中心点旋转.该旋转点显示为符号. 在运行时模式中,元素的对齐相对于可视化的坐标系保持相同.增加值会将元素向右旋转.
内部旋转	变量(数值数据类型).定义旋转角度(以度为单位). 例:PLC_PRG.iAngle2. 在运行时模式下,元素根据变量的值围绕中心中指定的旋转点旋转.此外,元素的对齐根据可视化的坐标系旋转.增加代码中的值顺时针旋转. 旋转点显示为符号. 注意:如果在位置 ➔ 角度属性中指定了静态旋转角度,则将静态旋转角度添加到可变旋转角度(执行可视化时的offset).

日期范围选择器	用于更改显示数据集的日期和时间的控制元素。提供了可用接口IDateRangeSelector的所有元素。默认情况下，日期范围选择器可视化元素的实例可用。
时间范围选择器	用于更改显示数据集时间的控制元素。提供了可用接口ITimeSelector的所有元素。默认情况下，时间范围选择器可视化元素的实例可用。
图例	用于显示图例的控制元素。提供了可用接口ILegendDisplayer的所有元素。

X	旋转点的x坐标
Y	旋转点的y坐标
