1. | 将文本字段从工具箱视图(类别通用控件)拖动到编辑器视图。在元素属性的属性编辑器中指定值State, Machine M01。 |
2. | 复制元素并将复制标签更改为State, Machine M02。 |

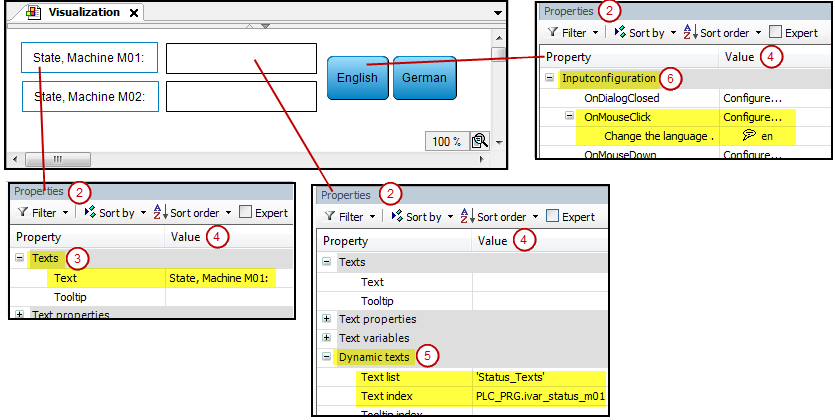

3. | 下面的步骤请参见步骤14中的图。 在可视化编辑器中的工具箱视图(类别通用控件)中插入两个类型为按钮的元素。有了这些元素,用户应该能够切换可视化的语言。在元素属性(4)的属性编辑器中指定文本German 或 English 。 |
4. | 在POU视图中双击并打开GlobalTextList。 ⇒ | 文本在标准(1)列中输入,ID 0和1被自动分配为附加信息。 |
|

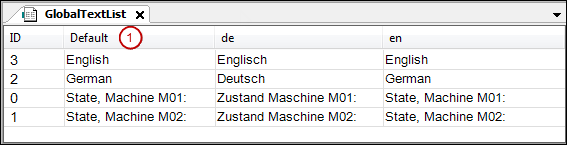

5. | 添加语言de和en,文本如下图所示。 |
6. | 选择GlobalTextList。 |
7. | 在可视化编辑器中的工具箱视图(类别基础)中添加两个类型为矩形的元素。应该显示每台机器的当前状态。 |
8. | 为了管理描述状态的文本,请在应用程序下面添加一个类型为文本列表的对象。命名Status_Texts列表。 |

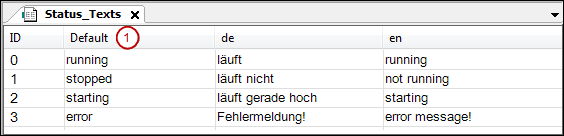

9. | 在Status_Texts的编辑器中指定图中显示的标准语言(1)和目标语言en和de的文本。 |
10. | 关闭文本列表Status_Texts。 |
11. | 选择显示机器M01状态的矩形元素。从元素属性动态文本(5)的属性编辑器(2)的组合框中选择文本列表Status_Texts。为文本索引指定一个应用程序变量,该变量显示runtime 机器状态的适当文本索引。示例:PLC_PRG.ivar_status_m01。 |
12. | 现在为两个按钮配置用户输入,以便在可视化中切换语言。 选择按钮“德语”。在属性输入配置(6), OnMouseClick中双击配置。 ⇒ | 输入配置/OnMouseClick对话框打开。 |
|
13. | 选择左侧的 更改语言。单击箭头以接受右边的设置。在 输入帮助中选择对话框右侧 语言中的 de。点击 确定以确认。 |
14. | 同样,为第二个按钮配置条目:English: 文本列表:Status_Texts, 文本索引:3,改变语言:英语)。 |

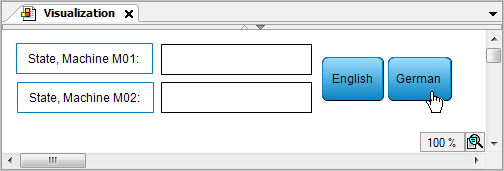

15. | 在没有错误地编译应用程序时,可以在模拟模式下测试可视化。激活选项。点击。 |

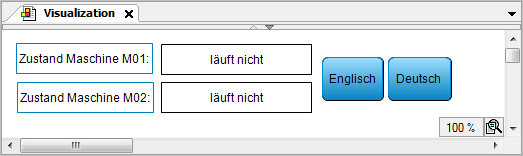

16. | 点击德语按钮。 |
