您可以在应用程序中捕获用户输入事件。为此，可以实现在用户事件发生时执行的函数块。

捕获变量的写入

当用户完成值的输入时（在输入字段中）,编辑控件事件将关闭。你可以在应用程序中捕获此事件，如下所示。

1.	. 在VisuElemBase库中的VisuElems.IEditBoxInputHandler界面创建一个功能块。
2.	. 通过调用SetEditBoxEventHandler方法将实例传递给全局事件管理器VisuElems.Visu_Globals.g_VisuEventManager。

.

.示例

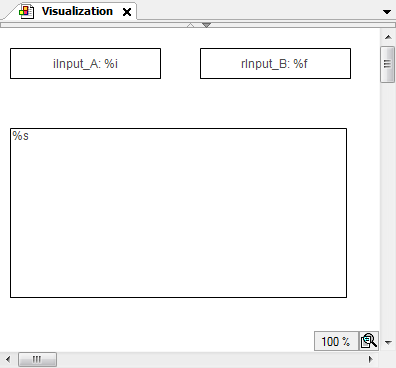

一个可视化有两个用于iInput_A 和 rInput_B的输入字段和一个文本输出元素。

输入字段是矩形，用户被提示单击以输入文本。

文本输出元素是一个矩形，其中打印了文本变量PLC_PRG.stInfo的内容。文本变量包含用户在一个输入字段中的最后一个输入，以及添加的附加信息。

.

矩形iInput_A的属性
文本 ➔ 文本	iInput_A: %i
文本变量 ➔ 文本变量	PLC_PRG.iInput_A
矩形rInput_B的属性
文本 ➔ 文本	iInput_B: %i
文本变量 ➔ 文本变量	PLC_PRG.rInput_B
文本输出的矩形的属性
文本 ➔ 文本	%s
文本变量 ➔ 文本变量	PLC_PRG.stInfo

.PLC_PRG 实现

PROGRAM PLC_PRG
VAR_INPUT
    iInput_A:INT;  (* Used in the visualization as user input variable*)
    rInput_B:REAL; (* Used in the visualization as user input variable*)
    stInfo : STRING;  (* Informs about the user input via the edit control field;
        String gets composed by method 'VariableWritten;
        Result is displayed in the lower rectangle of the visualization *)
END_VAR
VAR
    inst : POU;
    bFirst : BOOL := TRUE;
END_VAR

IF bFirst THEN
    bFirst := FALSE;
    VisuElems.Visu_Globals.g_VisuEventManager.SetEditBoxEventHandler(inst);
    (* Call of method VariableWritten *)
END_IF

.POU 实现

FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IEditBoxInputHandler
(* no further declarations, no implementation code *)

.VariableWritten 方法分配给 POU

METHOD VariableWritten：BOOL
(*总是提供一些信息，当编辑控制字段在可视化中关闭时，这是一个变量被用户输入到上面的一个矩形*)
VAR_INPUT
    pVar : POINTER TO BYTE;
    varType : VisuElems.Visu_Types;
    iMaxSize : INT;
    pClient : POINTER TO VisuElems.VisuStructClientData;
END_VAR

// 字符串 stInfo，将显示在下方的矩形中，在这里组成
PLC_PRG.stInfo := 'Variable written; type: ';
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, INT_TO_STRING(varType));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', adr: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(pVar));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', by: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, SEL(pClient^.globaldata.clienttype = VisuElems.Visu_ClientType.Targetvisualization,'other visu', 'targetvisu'));

.

捕获键盘事件

当用户按下并释放该键时,将在可视化中触发键盘事件。你可以在应用程序中捕获此事件，如下所示。

.

1.	. 创建一个从 VisuElemBase 库实现 VisuElems.IVisuUserEventManager 的功能块。
2.	. 通过调用SetKeyEventHandler 方法将实例传递给全局事件管理器VisuElems.Visu_Globals.g_VisuEventManager。

.

.示例

一个可视化有一个文本输出元素。文本输出元素是一个矩形，其中打印了文本变量PLC_PRG.stInfo的内容。文本变量包含关于用户最后按下的键的信息。

.

文本输出的矩形的属性
文本 ➔ 文本	%s
文本变量 ➔ 文本变量	PLC_PRG.stInfo

.实现 PLC_PRG 程序


PROGRAM PLC_PRG
VAR_INPUT
    stInfo : STRING;
END_VAR
VAR
    inst : POU;
    bFirst : BOOL := TRUE;
END_VAR

IF bFirst THEN
    bFirst := FALSE;
    VisuElems.Visu_Globals.g_VisuEventManager.SetKeyEventHandler(inst);
END_IF

.实现 POU 功能块

FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IKeyEventHandler
(*没有进一步的声明，没有实现代码*)

.实现POU功能块的VariableWritten方法


/// 这个方法将在释放键事件后被调用。
/// RETURN:
/// TRUE - 当处理程序已处理此事件，且不应由其他人处理时
/// FALSE - 当此处理程序不处理事件时
METHOD HandleKeyEvent : BOOL
VAR_INPUT
    /// 事件类型.如果key-up事件被释放，该值为真。
    bKeyUpEvent : BOOL;
    /// Key code
    dwKey : DWORD;
    /// Modifier.可能值：
    /// VISU_KEYMOD_SHIFT : DWORD := 1;
    /// VISU_KEYMOD_ALT : DWORD := 2;
    /// VISU_KEYMOD_CTRL : DWORD := 4;
    dwModifiers : DWORD;
    /// 指向客户端结构的指针事件被释放
    pClient : POINTER TO VisuStructClientData;
END_VAR
VAR
END_VAR

PLC_PRG.stInfo := 'KeyEvent up: ';
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, BOOL_TO_STRING(bKeyUpEvent));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', key: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(dwKey));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', modifier: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(dwModifiers));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', by: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, SEL(pClient^.globaldata.clienttype =
                                             VisuElems.Visu_ClientType.Targetvisualization,
                                                                                                                                                                                    'other visu', 'targetvisu'));

.
