在表中显示数组变量

用户界面经常需要的功能是数据阵列的显示。CODESYS Visualization为此提供了元素表。

在元素表配置中, 在属性数据数组中输入一个数组变量。数组组件显示在表的行和列中。

随后的说明描述了如何在表中显示结构数组的示例。作为准备，在PLC_PRG程序中创建MYSTRUCT DUT和声明。


TYPE MYSTRUCT :
    STRUCT
        iNo : INT;
        bOnStock : BOOL;
        strPartNumber : STRING;
    END_STRUCT
END_TYPE


PROGRAM PLC_PRG
VAR
    arrStruct : ARRAY[0..6] OF MYSTRUCT;
    iSelectedColumn : INT;
END_VAR

将表可视化元素拖到可视化编辑器。

将数组变量arrStruct分配给数据数组属性。

⇒	结构成员显示为列标题，数组索引显示为行标题。

将列 ➔ 列 ➔ [0] ➔ 列标题属性更改为信息性标题（示例：Number).

将第[1]列的标题更改为in stock，将第[2]列的标题更改为Part number。调整列宽。

将颜色分配给选择 ➔ 选择颜色属性。

将选择 ➔ 选择类型属性定义为行选择。

在选择 ➔ 所选行的变量属性中, 定义PLC_PRG.iSelectedColumn变量。

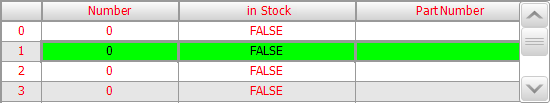

⇒	在线模式下的显示结果如下:
	.

.另请参见

可视化元素“表格”。
