您可以为要引用的可视化声明参数接口。在runtime调用可视化时，实际参数将传递到接口（类似于功能块的情况）。

首先，在可视化接口编辑器中声明接口变量。然后，通过为每个接口变量分配一个符合数据类型的应用程序变量，配置要传输到该接口的参数。对于框架或选项卡，该赋值在引用属性中配置。

根据显示变量的不同，局部变量（具有VAR范围）的参数传递受到限制。如果将可视化作为集成的可视化执行，则只能将具有基本数据类型的局部变量作为参数进行传输。如果将可视化称为CODESYS TargetVisu或CODESYS WebVisu，则还可以使用用户定义的数据类型传输参数。

.

用户控制的传输参数更新

如果您配置了可视化引用，然后在接口编辑器中保存对其中一种可视化的变量声明的更改，则会自动出现更新框架参数对话框。该对话框提示您编辑引用。受影响的所有可视化的列表都显示在此处，以便可以在更改后的界面上重新分配参数传输。

关闭对话框后，将接受更改并且受影响的元素将显示在引用属性中。

.

使用接口（VAR_IN_OUT）调用可视化

.

要求：该工程包含一个可视化和一个主可视化。主可视化包含一个可视化引用的元素。

1.

.

打开可视化。

2.

.

点击可视化 ➔ 接口编辑器。

3.

.

在接口编辑器中声明变量。

⇒	可视化有一个界面和更新框架参数对话框出现。

4.

.

通过在值中输入应用程序变量，为所有调用中的接口变量分配符合类型的传输参数。关闭对话框。

⇒	在要引用可视化的点上分配传递参数。这些显示在引用属性的主可视化中。

.

.示例

visPie可视化包含一个动画的彩色饼图。visMain主可视化使用不同的传输参数在选项卡控件中调用visPie三次。颜色信息，角度信息和标签都是通过pieToDisplay接口传递的变量。饼图在runtime是变化的。

可视化visPie：

.

.饼图元素的属性：

开始的变量	pieToDisplay.iStart
结束的变量	pieToDisplay.iEnd
文本 ➔ 文本	%s
文本变量 ➔ 文本变量	pieToDisplay.sLabel
颜色变量 ➔ 正常状态	pieToDisplay.dwColor

.可视化visPie的接口：


VAR_IN_OUT
    pieToDisplay : DATAPIE；
END_VAR

主可视化visMain:

.

.选项卡元素属性：

引用
visPie
标题	A
pieToDisplay	PLC_PRG.pieA
visPie
标题	B
pieToDisplay	PLC_PRG.pieB
visPie
标题	C
pieToDisplay	PLC_PRG.pieC

.DATAPIE (STRUCT)


TYPE DATAPIE : // visPie中使用的参数类型
STRUCT
    dwColor : DWORD; // 颜色数据
    iStart : INT; // 角度数据
    iEnd : INT;
    sLabel : STRING;
END_STRUCT
END_TYPE

.GVL


{attribute 'qualified_only'}
VAR_GLOBAL CONSTANT
    c_dwBLUE : DWORD := 16#FF0000FF; // Highly opaque
    c_dwGREEN : DWORD := 16#FF00FF00; // Highly opaque
    c_dwYELLOW : DWORD := 16#FFFFFF00; // Highly opaque
    c_dwGREY : DWORD :=16#88888888; // Semitransparent
    c_dwBLACK : DWORD := 16#88000000; // Semitransparent
    c_dwRED: DWORD := 16#FFFF0000;  // Highly opaque
END_VAR

.PLC_PRG


PROGRAM PLC_PRG
VAR
    iInit: BOOL := TRUE;

    pieA : DATAPIE; //调用visPie时用作参数
    pieB : DATAPIE;
    pieC : DATAPIE;

    iDegree : INT; // 用于动画的饼图元素的可变中心角
END_VAR

IF iInit = TRUE THEN
    pieA.dwColor := GVL.c_dwBLUE;
    pieA.iStart := 0;
    pieA.sLabel := 'Blue';

    pieB.dwColor := GVL.c_dwGREEN;
    pieB.iStart := 22;
    pieB.sLabel := 'Green';

    pieC.dwColor := GVL.c_dwYELLOW;
    pieC.iStart := 45;
    pieC.sLabel := 'Yellow';

    iInit := FALSE;
END_IF

iDegree := (iDegree + 1) MOD 360;

pieA.iEnd := iDegree;
pieB.iEnd := iDegree;
pieC.iEnd := iDegree;

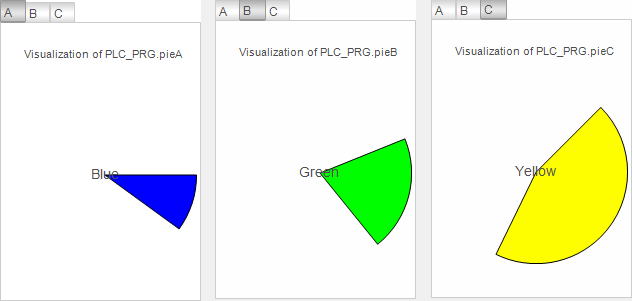

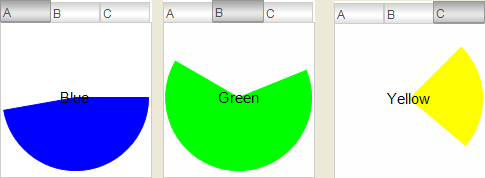

主可视化visMain在runtime：

.

登载传输参数的实例名称

.
