对于对话框调用，用户通常点击按钮以打开对话框并提示输入。

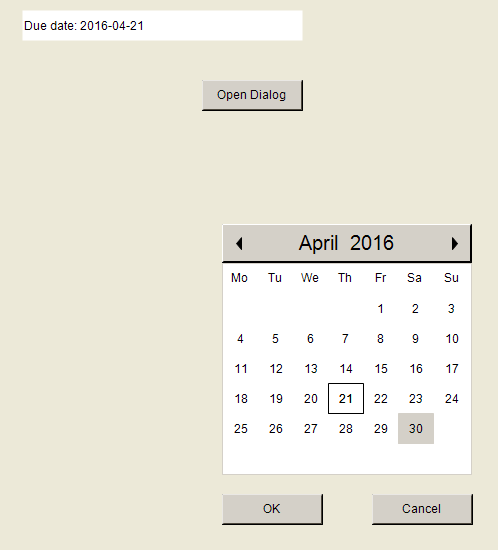

在以下示例中，对话框显示为日历，并允许输入日期。

.

要求：该工程包括可视化visMain和dlgCalender。

1.	. 将可视化类型从dlgCalender设置为对话框。
2.	. 将一个矩形拖到可视化visMain中。
3.	. 配置属性文本 ➔ 文本设置文本Due date: %t[yyyy-MM-dd]。 配置属性文本变量 ➔ 文本变量关于PLC_PRG.dateDue。
4.	. 将按钮拖动到可视化界面。
5.	. 配置属性文本 ➔ 文本设置文本Open dialog。 配置属性输入配置 ➔ OnMouseClick以使用dlgCalender操作打开对话框。 ⇒ 已配置用于打开对话框的用户输入。
6.	. 双击dlgCalender对话框。
7.	. 将日期选择器元素拖到可视化编辑器中。
8.	. 配置属性文本 ➔ 文本设置为Due date: %t[yyyy-MM-dd]。 使用PLC_PRG.dateCalender配置属性变量。 ⇒ 元素已配置。
9.	. 将一个按钮拖到可视化编辑器中。
10.	. 配置属性文本 ➔ 文本并设置为OK.
11.	. 配置属性输入配置 ➔ OnMouseClick已使用dlgCalender, Result:操作关闭对话框OK。
12.	. 配置另一个属性输入配置 ➔ OnMouseClick已使用PLC_PRG.dateDue := PLC_PRG.dateCalendar;操作执行ST代码。 ⇒ 已配置用于关闭对话框的用户输入。
13.	. 将另一个按钮拖到可视化编辑器。
14.	. 配置属性文本 ➔ 文本设置为Cancel。
15.	. 配置属性输入配置 ➔ OnMouseClick已使用dlgCalender, Result:操作关闭对话框Cancel.
16.	. ⇒ 配置了取消对话框的用户输入。
17.	. 编译，下载并启动应用程序。 ⇒ .

PROGRAM PLC_PRG
VAR
    dateDue : DATE := DATE#2000-01-01;
    dateCalendar : DATE;
END_VAR

在CODESYS Store中，您还将找到示例Visualization dialog box，其中包含带有对话框调用的应用程序。

对话框通常只出现在用户执行触发事件的显示变量上。

您还可以配置对话框的打开方式，使对话框同时出现在可视化管理器下面配置的所有显示变体中。例如，通过这种方式，输入提示可以同时出现在所有显示变体中，尽管用户仅在CODESYS TargetVisu中指定了一些内容。

当用户关闭CODESYS TargetVisu显示变体上的对话框时，所有显示变体上的对话框都将关闭。

使用VisuElems 库中的OpenDialog3和CloseDialog2函数，您可以打开和关闭全局对话框。

在CODESYS Store中，您将找到示例工程Visualization dialog box。可视化允许用户打开一个对话框并指定数据。关闭对话框后，数据将存储并显示在主窗口中。

您可以通过应用程序代码或从应用程序中打开一个对话框。为了便于访问，请使用VisuUtils库中的接口。在库管理器中打开VisuUtils时，可以按库的内容扫描库并访问库文档。

在CODESYSV3.5 SP10及更早版本中，您只能通过内部对话框管理器的功能来实现对对话框的编程访问。在V3.5 SP11和更高版本中，您具有suUtils库。 在CODESYS Store中，你可以找到示例工程Visu Dialog ST，通过VisuUtils库中的接口以编程方式访问对话框。例如，您可以从工程中看到如何实现打开对话框或向对话框传递参数。
