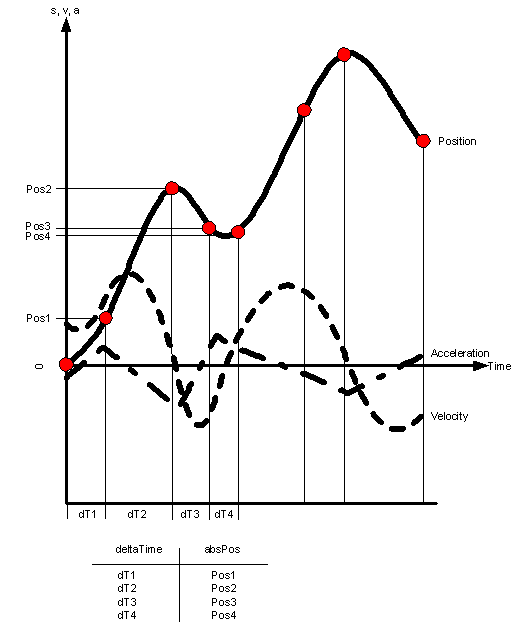

这个功能块位于函数库 ⇘ SM3_Basic.library。用于对一个驱动器进行时间位置的 控制。
|
类型 |
初始值 |
描述 |
|
|---|---|---|---|
|
VAR_IN_OUT |
|||
|
Axis |
AXIS_REF |
|
映射到轴，参阅 ⇘ AXIS_REF_SM3 |
|
TimePosition |
MC_TP_REF |
|
映射到时间/位置描述，参阅 ⇘ MC_TP_REF |
|
VAR_INPUT |
|||
|
Execute |
BOOL |
FALSE |
此输入的一个上升沿将启动功能块的处理 |
|
ArraySize |
INT |
0 |
尺寸数组阵列 |
|
PositionScale |
LREAL |
1 |
整体位置缩放因子[t.u.] |
|
Offset |
LREAL |
0 |
整体轮廓偏移 [u] |
|
VAR_OUTPUT |
|||
|
Done |
BOOL |
FALSE |
TRUE，如果预编译已经完成 |
|
Busy |
BOOL |
FALSE |
TRUE，如果功能块的处理没有完成 |
|
CommandAborted |
BOOL |
FALSE |
TRUE，如果命令被另一个命令中断 |
|
Error |
BOOL |
FALSE |
功能块内部发生错误信号 |
|
ErrorID |
SMC_ERROR |
0 |
错误ID，参阅 ⇘ SMC_Error |
