G6
按照 DIN 66025 中所描述的抛物线需分别指定结束点坐标 (X/Y/Z) 以及顶点坐标 (I/J) 。位于抛物线的顶点处的切线是连接起点或者终点的一条直线。
G6 X Y Z I J A B C P Q U V W F E H L/O D S
命令参数
目标位置笛卡尔坐标系
抛物线顶点坐标
附加轴的目标位置
路径速度，加速度，减速度
⇘ “M 命令”
⇘ “开关点 (H-功能)”
刀具补偿
S 曲线
注意这个对象是一个 2,5-D 对象。所以抛物线位于 X/Y-平面内。位于其他空间的抛物线是不支持的。
示例
G-代码
N010 G00 X100 Y200 Z0 F100 N020 G98 N030 G06 X-100 Y200 Z00 I0 J0

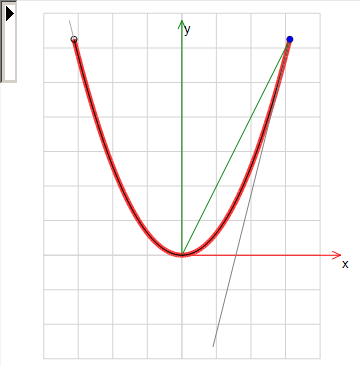

插图 31: CNC 抛物线元素
