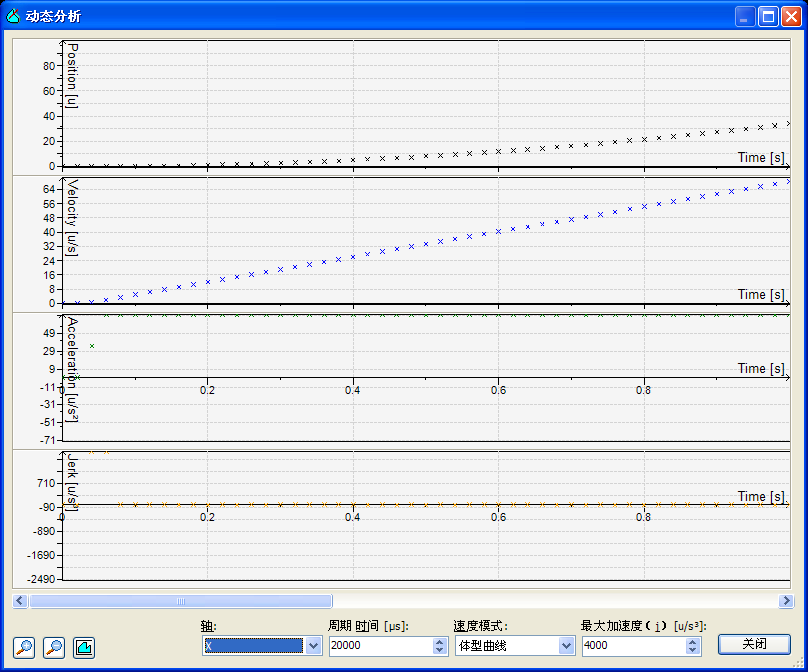

这个命令属于“CNC”菜单中的一部分，用于动态分析或者关联的CNC路径分析。路径的动态分析在四个对话框中进行显示，用于跟随选择轴随时间变化的参数：位置，速度，加速度以及加加速度。

如果没有错误发生，通过点击命令“动态分析”对话框打开对路径进行处理。改变的设置会在对话框关闭之后被保存.所以在此启动“动态分析”，会选择相同的设置。.尤其是比例因子，滚动条位置，选择的轴以及插补设置。

默认的设置轴是X轴，对于定义在 ⇘ “CNC 设置” 中的程序扫描周期，用于初始化变量值和速度模式设定。通过缩放路径的调整，整个CNC路径可见。 当对话框关闭时改变的变量值会被保存，所以当再次启动动态分析时会显示相同的设置。（改变CNC设置对动态分析没有影响）。特别的对于缩放比例，旋转位置，选择的轴以及插补设置会被存储。

这里的设置只用于动态分析，对CNC程序和CNC设置没有影响。

在所有的分析列表中设置点的少量交叉是允许的，所以会出现跳跃的现象。

：最上方的表格以黑色单元显示选择轴是位置随时间的关系图，图中的红色圆圈表示可视化的时间戳，每一个点表示一个路径的开始。红色圆圈提示G代码或者表格中新的一行的开始。

：第二个表格以蓝颜色表示选择轴的速度随时间变化的关系

：第三个表格以绿颜色表示了选择轴的加速度随时间每秒钟变化量。

：最下方的图表以橙色显示当前轴随时间变化的加加速度值。

：橙色图表显示的是加加速度曲线或者当前轴随时间变化的曲线关系。

缩放按键：

整个CNC路径可见方式下第一个缩放因素

， ：使用此按钮，用于进行视图的缩放，使选择的一些视图一起进行比例的放大或者缩小。

：用于复位选项，所以CNC路径又重新可见。

“轴”：使用下拉菜单选择一个轴。可选范围为 X, Y, Z, A, B, C, A1(P), A2(Q), A3 (U), A4(V), A5(W), A 和路径。当选择路径时，会显示路径上的位置，速度，加速度和加加速度。

“周期时间 [µs]”：通过上下选择菜单或者编辑改变循环时间。这个值作为功能块 ⇘ “SMC_Interpolator”dwIpoTime的输入。初始值是定义在 ⇘ “CNC 设置”中的值。

“循环时间 [µs]”：通过下拉菜单或者编辑窗口对循环时间进行修改。此值被用作功能块 ⇘ SMC_INTERPOLATOR输入的 dwIpoTime 时间。

“速度模式”：速度曲线在“梯形曲线”，“S型曲线” 或者 “限制型S曲线”。这个参数值是功能块 ⇘ SMC_INTERPOLATOR的输入变量iVelMode。
