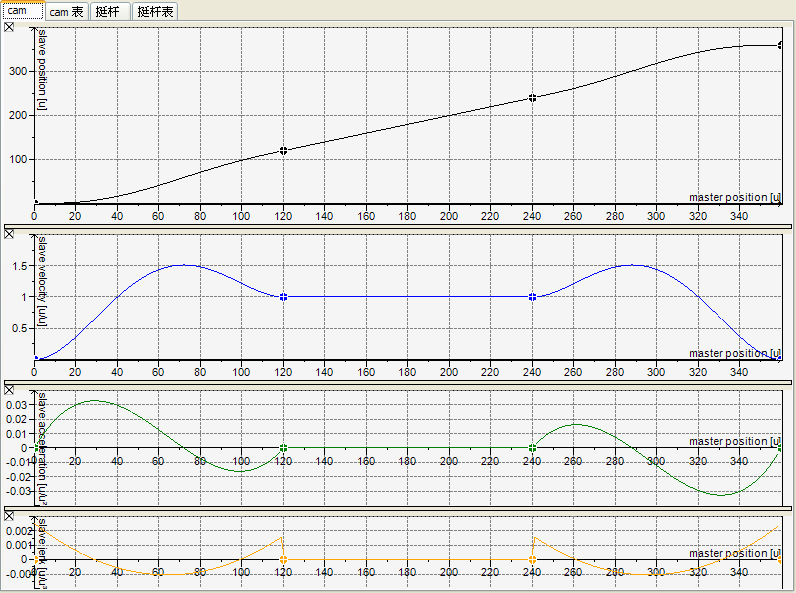

图表形式的电子凸轮表对电子凸轮进行编辑；图表被区分为四个子窗口进行显示（自上而下的顺序），图表中黑色表示位置，蓝色代表速度，绿色为加速度，黄色代表加加速度：

如果要调整子窗口的高度，按住鼠标拖动竖直滚动条，也可以通过点击左上角的关闭子窗口。 之后，仅仅会显示子窗口的一个属性描述字符（位置，速度，加速度或者加加速度）。通过点击这些属性字符串重新打开窗口。

在每个子窗口中，水平条显示了主轴的范围（默认[0,360]）。在规定的范围内，竖直轴根据文档 ⇘ “电子凸轮对象的属性”描述的范围进行缩放，而根据速度的相关值，加速度和加加速度会进行自动缩放。

除了加加速度之外，所有的图都是可编辑的。 速度，加速度和加加速度都是由位置得到的，对位置，速度和加速度任何一个变量的修改，都会影响到图表中其他变量的显示。

通过默认映射 创建的电子凸轮表中包含了四个点，定义了三个区域 [0,120]， [120,240] 和 [240,360] 。在这些点处，从轴的位置默认等于主轴的位置，除了第二点和第三点的速度值为1之外，其他点的速度，加速度和加加速度值都为零。在每个区间的映射都是一个Poly5类型（即一个五次多项式）。

也可以通过以下方式对默认映射进行修改：

选择工具条中的“添加点”工具插入更多的点。您可以在上面的三幅图的适当位置单击鼠标左键来插入一个新的点。插入的新值将会把主轴的值分成两部分， 新产生的两个段落（Poly5类型）会自动调整其起点和终点位置。

通过工具条中的 “选择” 工具，同时按下鼠标的左键，对相应图中选择点的位置，速度或者加速度进行修改，另外，您可以使用 ⇘ 特定元素属性编辑器.

当然也可以选择后删除一个点（选择的点不是主轴的开始或者结束位置），通过键盘上的 [ del ] 按键或者使用命令“删除”。
