在线cam编辑器是在可视化界面中进行显示的可视化模块。元素允许在在线模式下修改cam数据。

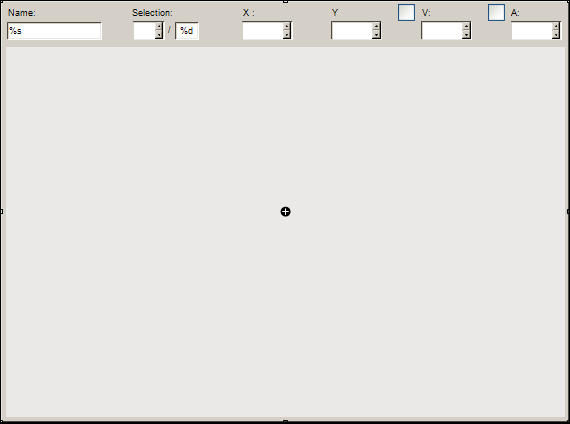

可视化元素基于函数库SM3_Basic的一个可视化元素库(SMC_VISU_CamEditor)。他是通过可视化界面中是元素“框架”进行的添加，并通过右键命令“框架选择”进行的可视化元素的配置。更多有关“框架”的信息，请参阅帮助文档Frame。

除了模板框架提供的属性外，这里还有其他的一些属性：

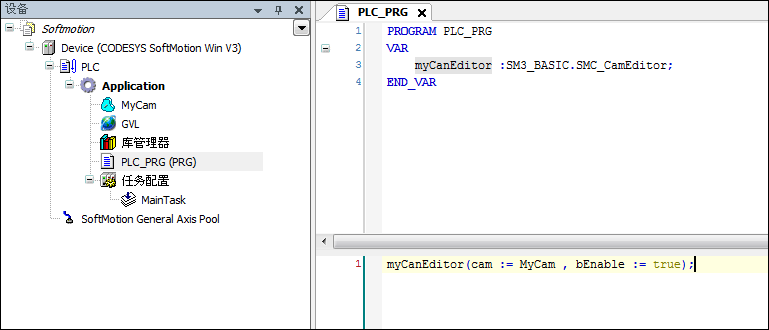

定义一个cam功能块SMC_CamEditor的可视化实例必须在应用程序中声明和调用。声明请参照 ⇘ “SMC_CamEditor”。

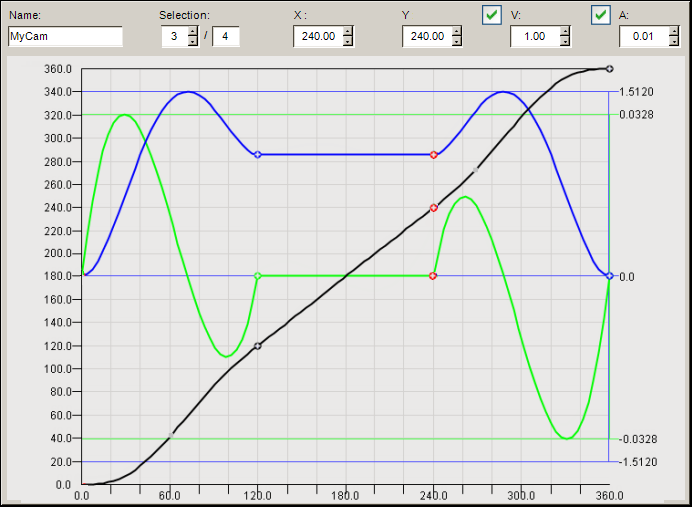

在线模式下的位置曲线（黑色），速度（蓝色），和加速度（绿色） 将会显示。

“名称：”cam表格的名称（只读）

“选项：”通过旋转元素对cam点的选择。选择的点将会以红色进行显示。

“X:” 通过键入一个值或者通过使用旋转控制对cam的点进行X方向（水平方向）的移动。第一和最后一个点不能在X方向移动。

“Y:” 通过键入一个值或者使用旋转控制对cam的点进行Y方向的移动。

“V:” 通过键入值或者通过控件移动cam中的速度值点。速度表的显示可以通过选择控件进行使能，通过点击选择方框激活速度显示。

“A:”通过键入值或者控件移动cam中的加速度值点。加速度表的显示可以通过选择控件进行使能，通过点击选择方框激活加速度显示。

凸轮的顶杆会以一个灰色的小方块进行显示。

也可以通过鼠标的拖放功能对cam的点进行移动。如果用鼠标进行拖动修改，鼠标的左键必须按住超过500ms的时间。如果擦抹、的点变为一个大红点，才可以进行移动操作。
