在 DIN 66025定义的这个模式中，用户有可能使用三维路径的元素。因此在三维空间中可以有几个点的设置，可以通过三维视图或者在特定平面内二维视图进行查看。与 2.5-维路径元素中定义X/Y坐标不同，路径的速度和加速度都是依据坐标 X/Y/Z。 （在这个视图中Z轴和X，Y轴 同等使用，所以可以在Z方向实现任何的动作）。
在 2.5D 和 3D
中主要的不同
- 速度和加速度定义 (F, E) 分别是不同的方式：
- 在 3D中：它是用于3D路径上的速度/加速度
- 在 2.5D中：它是用于X/Y平面是速度/加速度的投影。
- 在 3D 中的样条曲线支持 3D 模式 (G10) 并具有 Z-分量的平滑。在 2.5D 模式中 Z 方向不能进行平滑处理。
- 圆弧可以被定义到 3D 模式中的任何一个平面内，在 2.5D 中只能定义到 X/Y 平面内。
概述

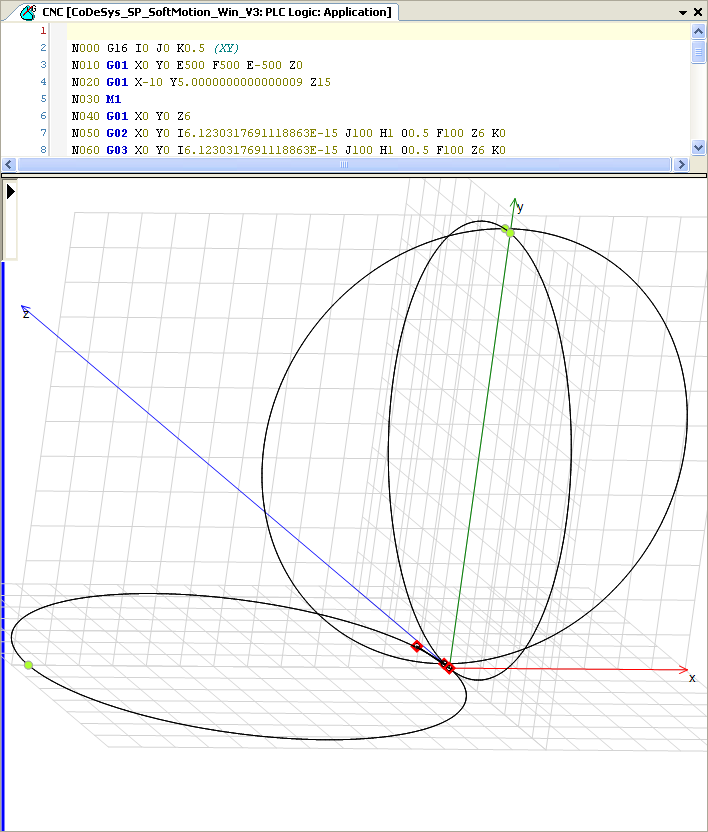

插图 33: 3D 模式下的CNC路径椭圆，抛物线以及 2D-样条曲线是不能应用在 3D 模式下的如果使用会产生一个错误。
功能块 SMC_CheckVelocities 是由 ⇘ SM3_CNC函数库提供的，用于检查Z轴的路径，而 SMC_ToolCorr 和 SMC_AvoidLoop 功能块是用于检查编译错误的。
