SFC标志是具有预定义名称的隐式生成的变量。您可以使用它们来影响SFC图的处理。例如，您可以使用这些标志来显示超时或重置步骤链。此外，您可以专门激活点动模式以激活过渡。您必须声明并激活这些变量才能访问它们。
名字 | 数据类型 | 描述 |
|---|---|---|
SFCInit | Bool | TRUE: CODESYS将序列重置为初始步骤。其他SFC标志也被复位（初始化）。当变量为TRUE时，初始步骤将保持设置状态（活动），但不会执行其操作。仅当将SFCInit重置为FALSE时，块处理才会继续。 |
SFCReset | Bool | 这个函数的行为类似于SFCInit。但是，CODESYS在初始化初始步骤后继续处理。例如，在第一步中，您可以立即将SFCReset标志重置为FALSE。 |
SFCError | Bool | SFCError BOOL如果SFC图中发生超时，则为TRUE。如果程序中发生第二次超时，则除非您先前重置变量SFCError，否则它不会被注册。SFCError的声明是其他标志变量用于控制时间顺序（SFCErrorStep，SFCErrorPOU，SFCQuitError）的要求。 |

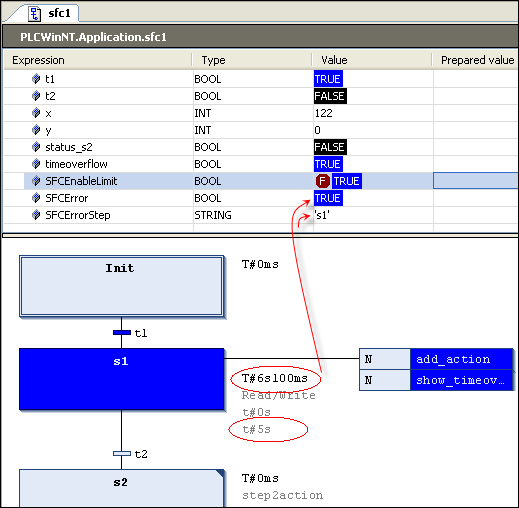

SFCEnableLimit | Bool | 专门用于使用SFCError分步激活（TRUE）和取消激活（FALSE）超时控件。如果声明并激活此变量（SFC设置），则必须将其设置为TRUE才能使SFCError起作用。如果不这样做，则超时将被忽略。例如，这在启动或手动操作时很有用。如果不声明该变量，则SFCError将自动工作。当然，要求是SFCError的声明。 |
SFCErrorStep | 字符串 | SFCErrorStep字符串存储导致超时的步骤的名称，该名称由SFCError注册。要求是SFCError的声明。 |
SFCErrorPOU | 字符串 | 字符串存储发生超时并由SFCError注册的块的名称。要求是SFCError的声明。 |
SFCQuitError | Bool | 只要此布尔变量为TRUE，CODESYS就会暂停SFC图的处理，并且变量SFCError中的任何超时都将被重置。如果将变量重置为FALSE，则活动步骤中以前的所有时间均被重置。要求是SFCError的声明。 |
SFCPause | Bool | 只要此变量为TRUE，CODESYS就会暂停SFC图的处理。 |
SFCTrans | Bool | 转移为激活时则为TRUE。 |
SFCCurrentStep | 字符串 | 显示活动步骤的名称，与时间监视无关。在并行分支中，始终存储最右边分支线的步骤名称。 |
SFCTip, SFCTipMode | Bool | 控制SFC块的点动模式。 如果使用SFCTipMode = TRUE启用此标志，则只能通过将SFCTip设置为TRUE来激活下一步。当SFCTipMode设置为FALSE时，转换也可以用于继续激活。 |
SFCErrorAnalyzation， | 以字符串形式包含所有有助于SFCError的总值TRUE的变量（一步超时）。为此，需要激活SFCError。 SFCErrorAnalyzation隐式使用库Analyzation的POUAnalyzeExpression 函数。 | |
SFCErrorAnalyzationTable, | 在一个表中包含所有导致SFCError 总值为TRUE的变量(一步超时)。为此，需要激活SFCError。 SFCErrorAnalyzationTable隐式使用库Analyzation的POU AnalyzeExpressionTable的函数。 |

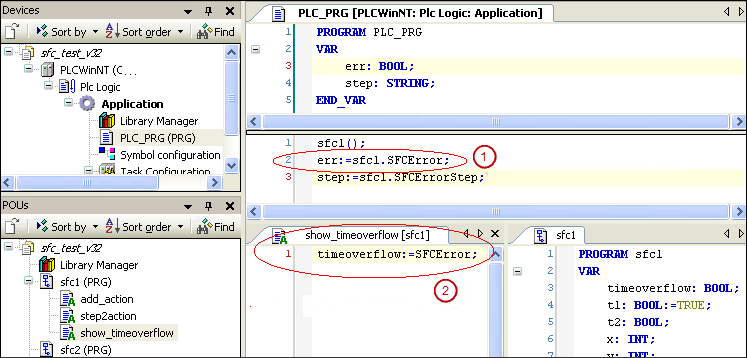

隐式生成SFC标志
