创建报警配置 配置报警类| 1. | 在设备树中选择报警配置对象。 | ||
| 2. | 选择命令工程 ➔ 添加对象 ➔ 报警配置。 指定名称（例如："PartsShortage"），然后单击添加。
| ||
| 3. | .为该类设置以下参数。这些适用于属于该类别组的所有报警：
| ||
| 4. | 在下面，定义变量bPartsShortage的值为TRUE，当报警消息发生时：在通知动作组中，双击动作栏。 选择变量动作。 按[ Enter ] 键。
| ||
| 5. | 选择激活复选框，然后清空禁用和确认复选框。 | ||
| 6. | 单击变量输入字段并输入bPartsShortage或使用输入助手选择变量。 在右侧的字段中输入值TRUE 。
| ||
| 7. | 在显示选项组中，活动行，选择“红色”作为背景颜色。 在报警表/报警横幅的显示选项组，待确认行，选择“黄色”为背景颜色。
|
配置报警组 在下面，您将定义一个带有报警的报警组，以监视“PartsDeficit”。您已经在上面创建了可用的报警类。
| 1. | 在设备树中选择报警配置对象。 | ||||
| 2. | 选择命令工程 ➔ 添加对象 ➔ Alarm Group。 指定名称“PartsShortage”，单击添加按钮。
| ||||
| 3. | .设置以下参数：
| ||||
| 4. | 双击观测类型栏。 选择数字观测类型。 | ||||
| 5. | .配置如下报警：
| ||||
| 6. | 在数字组中，单击表达式字段，然后输入bPart1Empty或使用输入助手选择变量。 在右侧的字段中输入值TRUE 。
|
如果变量bPart1Empty切换为TRUE，则CODESYS触发一条消息。变量iFillLevel的值随消息一起打印。确认响应和显示根据PartsShortage报警类来执行。报警未存档。
配置报警存储 配置远程报警用户可以在应用中配置HMI设备远程报警的报警管理功能。HMI的本地报警配置由远程报警对象扩展。报警管理可以编辑远程PLC的报警信息，也可以编辑本地报警信息。同时，远程PLC通过数据源管理连接到HMI设备。然后 HMI 应用的可视化能够可以集中显示网络中的所有警报，用户可以从一个中心位置确认它们。
初始情况：应用程序运行在网络中的远程PLC上。每个应用都配置了报警管理。当报警配置对象位于应用程序下的设备视图中时，就会出现这种情况。
| 1. | 在本地系统上启动HMI Runtime。 | ||||||
| 2. | 打开 CODESYS 并单击文件 ➔ 新建工程。 | ||||||
| 3. | 选择HMI工程模板并为新工程指定一个名称（例如：Central_HMI。 设定HMI Runtime 的通信设置。 在创建HMI工程 - 添加对象对话框中选择报警配置 和项目对象。 至于视角，选择CODESYS 视角。
| ||||||

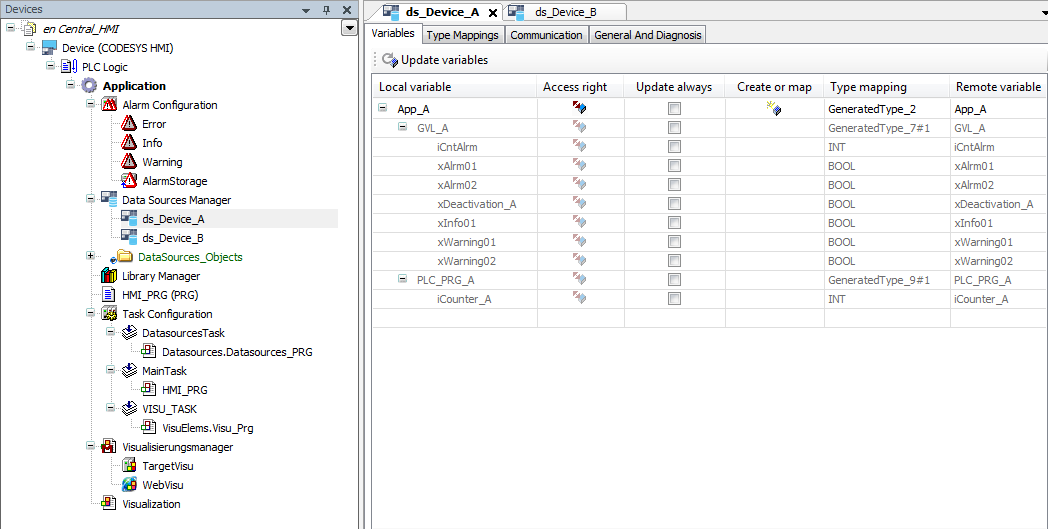

| 4. | 选择数据源管理器并为每个远程PLC插入一个数据源。选择连接（例如：CODESYS符号）。 注意: 请记住远程PLC的应用必须处于活动状态。因此，请及时下载并启动远程应用程序，并检查远程应用程序的状态。
| ||||||

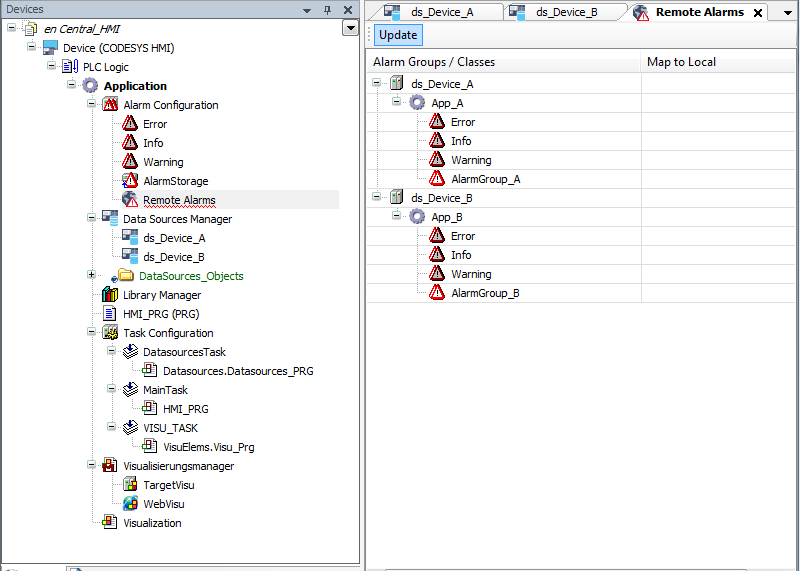

| 5. | 选择报警配置并单击添加对象 ➔ 远程报警。 | ||||||
| 6. | 单击添加确认。
|
.请参阅
