封闭分支仅在LD中可用，它包含起点和终点。它用于实现逻辑元素的并行分析。

当选择一个或多个触点，然后执行命令并行插入触点时，将添加一条带有单个垂直线的并行分支。对于这种分支，信号流会通过两个分支。这是两个分支的OR构造。

新增：当选择一个运算块和执行命令时，点击并行插入触点时，将添加一条带有单个垂直线的并行分支。这表明已实施短路评估（SCE）。如果特定条件为TRUE，则SCE允许跳过具有布尔输出的功能块的执行。该条件可以在LD编辑器中显示为与功能块分支并行连接的分支。短路状态由该分支中一个或多个平行或顺序互连的触点定义。

功能原理：

首先处理不包含功能块的分支如果CODESYS为这些分支之一检​​测到值TRUE，则不会在并行分支中调用功能块。在这种情况下，功能块输入的值将直接发送到输出。如果CODESYS对SCE条件确定为FALSE，则将调用该框，并传递其处理的布尔结果。如果所有分支都包含功能块，则从上到下对其进行分析，并对其输出进行逻辑或运算。如果没有带功能块的分支，则执行常规的或运算。

.

.例如

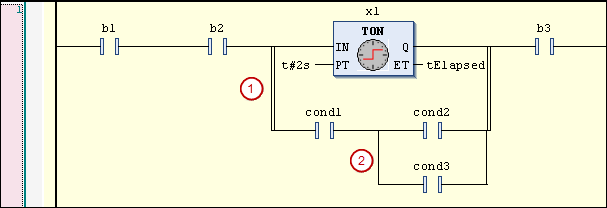

功能块实例x1（TON）具有布尔输入和布尔输出。如果并行行分支中的条件确定为TRUE，则跳过x1的执行。条件值由连接触点cond1，cond2和cond3的OR和AND操作得出。

如果来自触点cond1，cond2和cond3的连接的条件值为FALSE，则执行x1。

.

（1）从双重垂直连接中指示它是受SCE约束的构造。

（2）从单个垂直连接指示它是OR构造。

给定的LD示例在下面显示为ST代码。 P_IN和P_OUT是平行线分支的输入（分割点）和输出（统一点）的布尔值。

P_IN := b1 AND b2;

IF ((P_IN AND cond1) AND (cond2 OR cond3)) THEN
   P_OUT := P_IN;
ELSE
   x1(IN := P_IN, PT := {p 10}t#2s);
   tElapsed := x1.ET;
   P_OUT := x1.Q;
END_IF
bRes := P_OUT AND b3;
