创建设备应用程序

要求：您正在编程的设备支持设备应用程序。

点击工程 ➔ 新建工程。

在新建工程对话框的工程类别中，选择标准工程模板。指定工程名称和存储位置，然后单击确定。

⇒	标准工程对话框打开，用于选择标准PLC_PRG POU的设备和实现语言。

选择一个设备（例如，CODESYS Control Win V3）和结构化文本（ST）。

在设备树中删除Application。

右键PLC Logic对象，然后单击添加对象。

添加设备应用对象。

右键单击DeviceApplication对象（1），然后单击添加对象。

⇒	下拉列表提供以下对象：
	应用程序应用程序对象被插入到与设备应用程序平行的树中，位于设备对象下方，但位于层次结构中的设备应用程序下方。子应用程序的申请是不可能的。全局变量列表网络变量列表（接收者）网络变量列表（发送端）保持变量配方管理器任务配置

插入必要的对象，以管理设备的所有应用程序应可用的数据和变量。

配置应用程序的任务配置。通常，总线主控器的任务位于设备应用程序的任务配置中。为了使应用程序处理与总线循环任务的时间保持一致，您可以在应用程序中创建外部类型的任务，并将隐式提供的总线主事件分配给它作为触发外部事件。作为替代方案，可以通过将设备组态的总线循环任务指定为“父任务”来进行同步协调。

10.

要在设备支持静态内存时使用持久变量，可以在工程中执行特定的内存配置。此配置的目的：持久变量的内存不再是设备应用程序的100％。为此，将保持变量配置对象插入设备应用程序下方，并在其编辑器中配置应用程序的内存段。

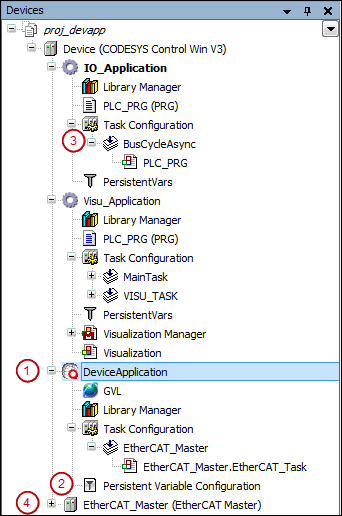

在图中，您可以看到具有（1）设备应用程序和两个具有不同任务区域的应用程序的设备树示例。此外，该树还包含（4）EtherCAT总线主站和在IO_Application中定义的（3）总线任务。该总线任务由总线主机触发的异步外部事件触发。此外，在此创建持久性变量列表和用于剩余数据的存储器配置的（2）持久性变量配置对象。

通过常规应用程序组织插入现有工程

要将设备应用对象插入具有常规应用程序组织的现有工程中，请按照下列步骤操作：

在树中创建一个新的设备条目。
删除PLC逻辑节点下的自动生成的应用程序。
为所选的PLC逻辑节点插入应用对象。
将必要的对象从旧的设备结构移到新的结构，并删除先前的设备条目。

.另请参见
