.修饰符
修饰符 | 带修饰符的运算符 | 描述 |
|---|---|---|
C | JMP, CAL, RET | 仅当前面的表达式的结果为TRUE时，才执行命令。 |
N | JMPC, CALC, RETC | 仅当前面的表达式的结果为FALSE时，才执行命令。 |
N | 否则 | 取反操作数（而不是累加器）。 |
.具有可能修饰符的运算符
运算符 | N | 含义 | 例如 |
|---|---|---|---|
LD | N | 将（取反）操作数的值加载到累加器中。 | LD ivar |
ST | N | 将累加器的（取反）内容存储在操作数中。 | ST iErg |
S | 如果累加器的内容为TRUE，则将操作数（BOOL类型）设置为TRUE。 | S bVar1 | |
R | 如果累加器的内容为TRUE，则将操作数（BOOL类型）设置为FALSE。 | R bVar1 | |
AND | N,( | 累加器值与（负）操作数的按位AND | AND bVar2 |
OR | N,( | 累加器值与（负）操作数的按位OR | OR xVar |
XOR | N,( | 累加器值与（负）操作数的按位异或 | XOR N,(bVar1,bVar2) |
NOT | 累加器值的按位求反 | ||
ADD | ( | 累加器值和操作数相加；结果写入累加器。 | ADD ivar1 |
SUB | ( | 从累加器值中减去操作数；结果写入累加器中。 | SUB iVar2 |
MUL | ( | 累加器值与操作数的乘积；结果写入累加器。 | MUL ivar2 |
DIV | ( | 累加器值除以操作数；结果写入累加器。 | DIV 44 |
GT | ( | 检查累加器值是否大于操作数值；结果（BOOL）被写入累加器；> | GT 23 |
GE | ( | 检查累加器的值是否大于或等于操作数；将结果（BOOL）写入累加器。 | GE iVar2 |
EQ | ( | 检查累加器值是否等于操作数值；结果（BOOL）被写入累加器。 | EQ iVar2 |
NE | ( | 检查累加器值是否不等于操作数值；结果（BOOL）被写入累加器； | NE iVar1 |
LE | ( | 检查累加器的值是否小于或等于操作数；结果（BOOL）被写入累加器。 | LE 5 |
LT | ( | 检查累加器值是否小于操作数值；结果（BOOL）被写入累加器。 | LT cVar1 |
JMP | CN | 无条件（有条件）跳转到指定的跳转标签 | JMPN next |
CAL | CN | （视情况而定）调用程序或功能块（如果累加器值为TRUE） | CAL prog1 |
RET | 退出方框并返回到调用方框。 | RET | |
RET | C | 如果累加器值为TRUE：退出该框并返回到调用框。 | RETC |
RET | CN | 如果累加器值为FALSE：退出该框并返回到调用框。 | RETCN |
) | 评估复位操作 |
应用程序: | 描述 | 例如 |
|---|---|---|
1个运算符的几个操作数 | .选项
| 变体1：  变体2：  |
复杂操作数 | 对于复杂操作数，请在第一列中输入左括号（在下一列中紧随其后的单独行中，在第一列中输入闭括号。 | 每个周期将字符串旋转一个字符：  |
功能块调用，程序调用 | 栏1：操作员CAL或CALC 栏2：功能块实例或程序的名称，并在左括号中输入。（如果未输入任何参数，则在右括号中输入）。 接下来的行： 第1列：参数名称，后跟：=表示输入参数或=>表示输出参数 第2列：如果后面有其他参数，则参数值后跟一个逗号，。在最后一个参数之后输入右括号）。 作为根据IEC标准的限制，此处不能使用复杂的表达式。在调用之前，必须将此类构造分配给功能块或程序。 |  |
函数调用 | 第1行：第1列：LD 第2列：输入变量 第2行：第1列：功能名称第2列：其他输入参数，以逗号分隔。 CODESYS将返回值写入累加器。 第3行：第1列：ST第2列：将返回值写入其中的变量 |  |
动作调用 | 类似于功能块调用或程序调用。 操作名称附加在FB实例或程序的名称之后。 |  |

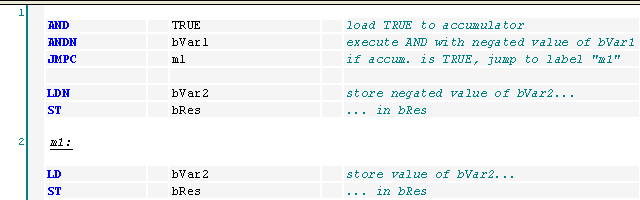

跳转 | 第一列：运算符JMP或JMPC。 第2列：目标网络的跳转标签的名称。 在无条件跳转的情况下，前面的指令序列必须以以下命令之一结尾：ST, STN, S, R, CAL, RET, JMP 在条件跳转的情况下，跳转的执行取决于加载的值。 |  |
