符号:
功能: 此命令打开工程比较对话框。在此对话框中,您将定义引用工程以与当前工程进行比较。通过选项配置比较过程。对话框退出后,比较开始,结果显示在视图工程比较-不同。
调用: 菜单栏: 工程 ➔ 比较。
要求: 一个工程是打开的。

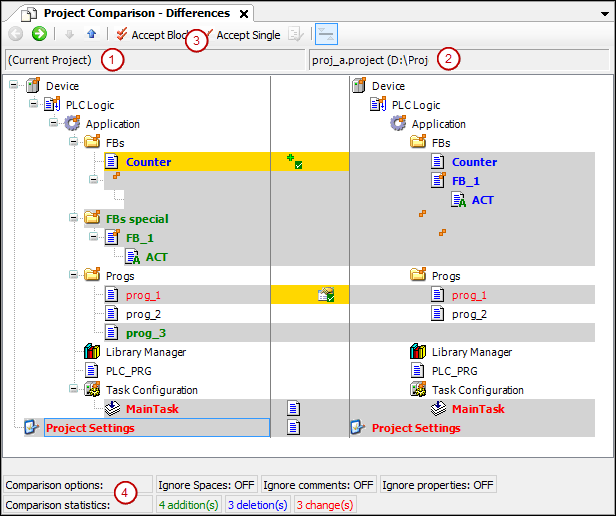

当您单击确定以关闭工程比较对话框时,将打开工程比较视图。
(1)当前工程的对象树(2)引用工程的对象树(3)命令‘Accept Block’,命令‘Accept Single’(3)命令‘Accept Block’,命令‘Accept Single’(4)比较选项,在“工程比较”对话框中配置比较统计数据:添加、删除和更改对象
.工具栏
切换到详细的比较视图项目比较' - ‘<对象名称>差异树中选择的对象。选择: 双击对象。 | |
选择设备树中检测到差异的下一个底部对象。 | |
选择设备树中检测到差异的下一个顶对象。 | |
接受块 | 块(被选中的对象,包含所有下级对象和单元)被选中,以便从引用块接收到当前块。 重复点击接受块会消除上次更改的影响。 |
接受单个 | 在当前对象中选择该对象,以便从引用行接受它。 |
要求: 对象树中选择的对象的属性、访问权限或内容是不同的。 打开接受对话框。 |
对象名称和 | 对象的子对象是不同的 |
灰色高亮显示 | 对象是不同的。 |
灰色高亮+粗体蓝色字体 | 对象仅在引用工程中。 |
灰色高亮+粗体绿色字体 | 对象仅在打开工程中(不在引用工程中)。 |
灰色高亮+红色字体+ | 对象具有不同的属性。 |
灰色高亮+红色字体+ | 对象和引用对象的访问权限不同。 |
灰色高亮+粗体红字体+ | 对象的实现是不同的。 双击该行以显示对象特定的比较视图。 |
黄色突出显示 | 对象被激活接受。 |
黄色高亮+ | 将引用对象添加到打开工程将被激活。 |
黄色高亮+ | 将激活删除对象(在打开工程中)。 |
黄色高亮+ | 启动对参考工程属性的接受。 |
黄色高亮+红色字体+ | 启动对引用工程的访问权限的接受。 |
灰色高亮+粗体红字体+ | 开始接受参考项目的实施。 |
比较选择 | 在工程比较对话框中定义了比较选项。 |
比较统计数据 | 与参考工程相比,当前工程中的添加、删除和更改的数量。更改表示两个工程中可用对象的差异。 |
对话提示打开: 您想要提交您在不同视图中所做的更改吗? 是: 在项目中修改用黄色突出显示的对象的内容、属性或访问权限。现在它们对应于参考工程。然后工程比较视图完全关闭。 |
功能: 详细比较的观点
.调用工程比较视图:
.工具栏
切换回工程比较视图。 | |
选择代码中检测到差异的下一行。 | |
选择代码中检测到差异的下一行。 | |
接受块2 | 选择该块(带有所有从属行)是为了将参考块接受到当前工程中。 详细比较视图中的块由光标所在的单元和具有相同差异标记的所有相应单元组成。一个单元是一条线、一个网络或一个元素。一行的后续行是对应单位的例子。 重复点击接受块会消除上次更改的影响。 |
接受单个 | 在当前对象中选择该行以接受参考行。 |
在不同的单元(线路、网络、元素)显示为红色的默认显示和另一个显示之间的切换: 单元显示为最近添加的打开工程。在引用工程中,它们显示为已删除。 仅在详细比较视图中可用。 注意: 根据显示情况,统计数据中检测到的差异被计算为更改、插入或删除。 |
灰色高亮+粗体蓝色字体 | 代码只在引用工程中。 |
灰色高亮+粗体绿色字体 | 代码只在当前工程中(不在引用工程中)。 |
黄色突出显示 | 对象被激活接受。 |
对话提示打开: 您想要提交您在不同视图中所做的更改吗? 是: 用黄色突出显示的代码将被工程接受。代码对应于引用工程。然后关闭详细视图并显示工程视图。您可以继续使用工程比较。 |
