CFC编辑器,面向页面
.
.



面向页面的连续功能图(CFC)中生成的POU不能转换为连续功能图(CFC)POU或返回。

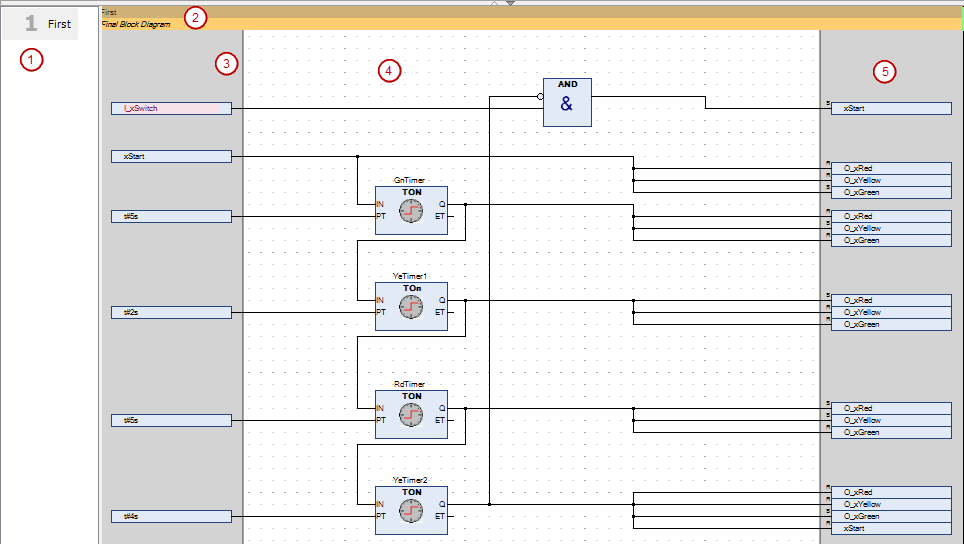

  • (1)页面导航器
  • (2)页面标题以及名称和描述
  • (3)左边框区域保留用于输入和接收器连接标记
  • (4)程序区
  • (5)保留用于输出和源连接标记的右边界区域
.
编辑中

您可以将Page元素从工具箱视图拖动到页面导航中。然后插入另一个页面。

您可以在页面导航中选择现有页面,然后通过单击编辑 ➔ 复制编辑 ➔ 粘贴来复制它们。

通过编辑页面大小命令可以更改页面的大小。

通过连接标记-源连接标记-接收器元素建立多页上的连接。当您将连接线从输入引脚或输出引脚拖动到边框区域时,会自动创建一个新的连接标记。优点是“列表组件”输入帮助可提供所有先前定义的连接标记源。

如果在编辑器中选择了一个元素,则可以使用箭头键将所选内容从一个元素移到另一个元素,以浏览电路。如果您随后选择一个连接标记并按另一个箭头键,则将选择下一页/上一页的相应连接标记。

您可以通过单击编辑 ➔ 复制编辑 ➔ 粘贴(从剪贴板)将网络从CFC POU传输到面向页面的CFC的程序区域。 您也可以使用拖放&。

.
执行顺序

当页面在编辑器的页面导航器中排序时,将根据页面顺序自动确定执行顺序。在页面内,面向页面的CFC对象的行为类似于CFC对象。因此,您可以在自动数据流模式显式执行命令模式之间切换。

.
面向页面的CFC中的其他命令
